CAE Fidesys 9.0 Руководство пользователя

Настройки решения СЛАУ при гармоническом анализе

Настройки решения СЛАУ (системы линейных алгебраических уравнений) при гармоническом анализе осуществляются с Панели команд путем выбора (Режим - Настройки расчета, Настройки расчета - Частотный анализ, Частотный анализ - Решатель).

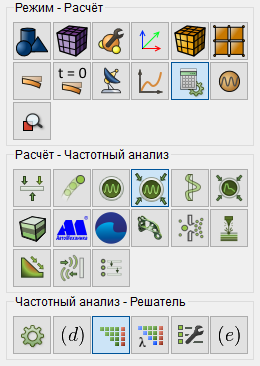

Рис. 1 - Панель команд, настройки решателя СЛАУ при частотном анализе

В выпадающем списке Метод следует выбрать метод решения СЛАУ: прямой (LU-разложение) или итерационный; по умолчанию метод выбирается автоматически. В случае выбора итерационного метода Панель команд приобретает следующий вид:

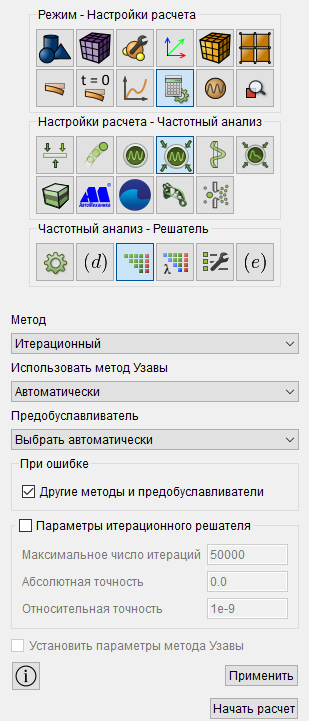

Рис. 2 - Панель команд, настройки итерационного решателя

Сходимость итерационных методов решения СЛАУ (одним из них является метод Узавы) зависит от обусловленности матрицы жесткости системы. Для улучшения сходимости можно использовать предобусловливание:

• с автоматическим выбором метода;

• диагональное (по Якоби);

• ILU(0) - неполное LU-разложение с нулевым уровнем заполнения;

• ILUT - неполное LU-разложение с ограничениями;

• ILU(2) - неполное LU-разложение со 2-м уровнем заполнения;

• ILU;

• Многосеточное;

• Многосеточное с ILU(1);

• Алгебраическое многосеточное;

• Неполное Холецкий.

Для итерационного метода необходимо задать в окнах ввода группы Параметры итерационного решателя параметры сходимости решения или оставить значения по умолчанию.

Затем следует нажать Применить и Начать расчет.
