Настройки решателя при гармоническом анализе

Настройки решателя при гармоническом анализе осуществляются с Панели команд путем выбора (Режим - Настройки расчета, Настройки расчета - Частотный анализ, Частотный анализ - Решатель СЧ).

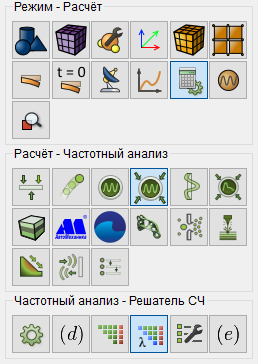

Рис. 1 - Панель команд, настройки решателя для гармонического анализа

В выпадающем списке Метод решения выберите метод решения проблемы собственных значений. Доступны следующие методы:

Крылова-Шура;
Арнольди;
Ланцоша;
Дэвидсона;
Якоби-Дэвидсона.

По умолчанию стоит автоматический выбор метода решения.

Поскольку решение осуществляется путем итераций, укажите максимальное их число, относительную и абсолютную точность (можно оставить значения по умолчанию).

На каждой итерации производится решение системы линейных алгебраических уравнений (СЛАУ); поэтому необходимо выбрать соответствующий решатель: прямой или итерационный (можно "доверить" программе сделать автоматический выбор). В случае выбора итерационного решателя СЛАУ на Панели команд открываются дополнительные элементы ввода:

Рис. 2 - Панель команд, настройки итерационного решателя

По умолчанию метод выбирается автоматически. В выпадающих списках Решатель и Предобуславливатель выберите соответственно метод итераций и метод предобуславливания СЛАУ. Затем в окнах ввода группы Параметры итерационного решателя задайте требуемые значения или оставьте указанные по умолчанию.

Нажмите Применить и, если все другие настройки произведены, Начать расчет.
