Источник - Бойков В.Г., Гаганов И.В., Файзуллин Ф.Р., Юдаков А.А. Моделирование движения механической системы, состоящей из деформируемых упругих тел, путем интеграции двух пакетов: Euler и Fidesys// Чебышевский сборник, 2001. - Т. 18, вып. 3. - С. 131-153.
Рассматривается реализация интерфейса для расчетов с использованием конечно-элементных моделей в виде упругих звеньев в ПК EULER. Это позволяет учесть влияние упругих деформаций звеньев механизма на динамику движения, а также быстро и удобно рассматривать эффекты изменения параметров движения и структуры механизма на напряженнодеформированное состояние в детали.
Деление узлов на интерфейсные (узлы воздействия силовых элементов и шарниров и узлы, приближенное представление движения которых нежелательно) и внутренние;
Расчет статических форм от единичных смещений по всем степеням свободы интерфейсных узлов;
Расчет собственных форм колебаний при зажатых интерфейсных узлах;
Построение модальной матрицы HF, редуцированных матриц
масс и жесткости:
,
где MFEM, CFEM - полные матрицы масс и жесткости
МКЭ-модели тела; при этом малые упругие перемещения тела аппроксимируются
набором допустимых форм: xn=HFω , где
xn – координаты всех узлов МКЭ-модели в собственной системе
координат тела, ω– набор модальных координат размера H, где H – полное
количество используемых форм;
Ортонормализация базиса модального пространства на основе решения
обобщенной проблемы
собственных значений для редуцированных матриц:
;
получение модальной матрицы HR, ортонормальной относительно
полных матриц модели:
,
тогда:
- единичная,
– диагональная.
При этом xn=HRω .
Упомянутая собственная система координат тела, в которой упругие перемещения аппроксимируются набором допустимых форм – это так называемая присоединенная система координат (ПСК) тела. Это система координат, связанная с телом. Если тело не совершает упругих колебаний (условно говоря, заморожено), то всё движение тела определяется движением ПСК. Именно относительно ПСК рассматривается понятие малости упругих перемещений xn в методе Крейга-Бэмптона. Для краткости базовую инерциальную систему координат будем называть СК0.
Везде далее под модальной матрицей H, подразумевается произвольная матрица допустимых форм, при этом вектор модальных координат ω выбирается таким образом, что
xn=Hω (1)
Тем самым достигается общая независимость от используемого метода редукции. В частности, это может быть матрица HF или HR из модели Крейга-Бэмптона. Нужно отметить, что для обеспечения корректности дальнейших выкладок линейная зависимость между допустимыми и твердотельными формами тела должна быть исключена каким-либо способом. Этого можно достичь, если при ортонормализации модального подпространства в методе Крейга-Бэмптона не включать формы колебаний с нулевой частотой в модальную матрицу HR. Уравнения динамики упругих тел выводятся из уравнения Лагранжа второго рода:

где T – кинетическая энергия, U – потенциальная, q– вектор обобщенных координат тела, s – вектор обобщенных сил. В качестве q выберем совокупность двух векторов: шестимерного вектора (r,φ), характеризующего положение ПСК относительно СК0 и вектора модальных координат ω. Для любых векторов a, b, ... обозначим через (a, b,...) их объединение в общий вектор. Для удобства записи формул и их анализа примем в качестве r и φ такие вектора, что

где
– линейная и
угловая скорости ПСК относительно СК0. Пусть
–
линейное и угловое ускорения ПСК относительно СК0,
.
Пусть N – число всех узлов МКЭ-модели тела, тогда число степеней свободы
модели равно 6N, размер модальной матрицы H равен 6N × H, где H – количество
используемых форм. Индекс r соответствует поступательным перемещениям,
φ – вращательным,
– упругим; индексы k и l – индексы узлов,
–
индексы форм,
. Обозначим
через xn,k шестимерный вектор положения k-ого узла в ПСК, Hk
– часть модальной матрицы, относящуюся к этому узлу:

Пусть hk,i – i-ый столбец матрицы
. Обозначим через pk
вектор начального положения центра k-ого узла относительно ПСК. Тогда
с учетом (1) положение центра k-ого узла относительно СК0 в любой момент
времени можно записать в виде:

Суть вывода уравнений упругих конструкций заключается в записи формул для расчета всех членов уравнения Лагранжа (2). Из теории классического метода конечных элементов известно уравнение для расчета кинетической энергии МКЭ-модели тела:

где
– скорости всех
узлов МКЭ-модели тела, MFEM – полная матрица масс. В классическом
МКЭ предполагается, что тело не подвержено большому движению как целое,
поэтому и скорости, и матрица масс записываются относительно базовой инерциальной
СК. Основная идея применения этой формулы в рассматриваемой в настоящей
статье постановке заключается в следующем: полная матрица масс постоянна
в собственной СК тела, то есть в ПСК. Это утверждение очевидно из определения
присоединенной системы координат, поскольку движение ПСК определяет движение
тела как целого, и относительно ПСК рассматриваются все упругие перемещения
точек тела.
Все физические величины в рамках одной формулы, естественно, должны
выражаться в одной системе координат. В формуле (4) вектор скоростей
удобно выразить в ПСК,
поскольку матрица масс постоянна в ПСК. При этом, конечно же, скорости
записываются относительно базовой СК0. Вектор
,где
– линейная и угловая
скорости k-ого узла относительно СК0. С учетом формулы (2) можно показать,
что:

Знак “~” над трехмерным вектором обозначает операцию взятия кососимметрической матрицы для этого вектора; знак “~” над открывающей скобкой применяется к результату выражения в скобках.
Если ввести матрицы
,
то вектор скоростей можно выразить в виде:

Пусть полная матрица масс имеет произвольный вид:

где mrr,kl, mrφ,kl, mφr,kl, mφφ,kl– блоки размера 3×3. Подставив формулы (5) и (6) в формулу (3), выражение для расчета кинетической энергии можно записать в виде:

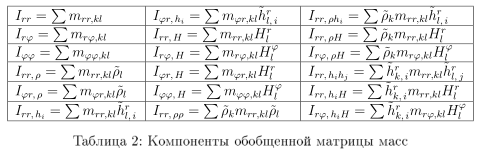

Здесь M – обобщенная матрица масс. Чтобы выписать формулы для расчета всех ее компонент, нужно ввести 18 матриц, представленных в таблице 1. Каждая сумма здесь – это сумма по индексам k,l, от 1 до N, то есть двойная сумма по всем узлам тела. Все эти матрицы постоянны в ПСК.

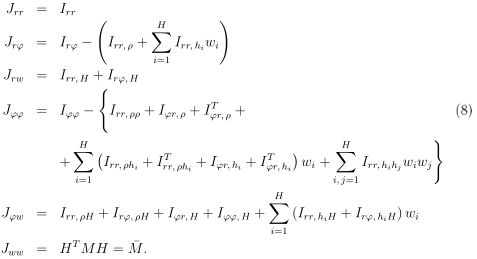

Формулы для расчета блоков матрицы масс можно записать в виде:

Видно, что Jrr, Jrω, Jωω– постоянны в ПСК, Jrφ, Jφω– линейно зависят от ω, а Jφφ – квадратично. Матрица масс М в ПСК имеет простой вид:

Очевидно, что M симметрична. Из сопоставления формул (3) и (7) для расчета кинетической энергии легко получить, что если MFEM положительно определена, то и M также положительно определена.
Итак, получены окончательные формулы для расчета обобщенной матрицы масс. Подставив формулы (7) и (9) в уравнение Лагранжа (2), можно показать, что:

где k– вектор обобщенных сил инерции, который в ПСК можно записать в виде:

Если ввести вектора kω,rφ, kω,φφ, kω,φω, компоненты которых равны:

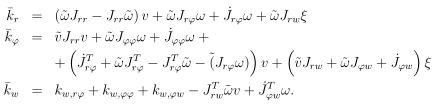

то формулы для расчета компонент вектора обобщенных сил инерции запишутся в виде:

Рассмотрим далее остальные члены уравнения Лагранжа (2). Полная потенциальная энергия тела равна: U=UC+Ug, где UC– потенциальная энергия упругих деформаций, Ug – потенциальная энергия гравитации. Используя формулу для расчета энергии упругих деформаций МКЭ-модели тела:

и учитывая, что полная матрица жесткости постоянна в ПСК (по аналогии
с матрицей масс), можно показать, что:
, где
– обобщенная матрица
жесткости,
– редуцированная
матрица жесткости. Значит обобщенная сила упругости равна:

Если обозначить через gr вектор ускорения свободного
падения, можно показать, что:
,
где g=(gr;0;0). Поэтому обобщенная сила гравитации равна:

Математическая модель демпфирования строится известными методами на
основе диссипативной функции Рэлея:
, где D– обобщенная
матрица демпфирования:
.
Редуцированная матрица демпфирования
получается либо
методом Рэлея:
, где
α и β – некоторые константы, либо на основе представления свободных колебаний
тела набором независимых уравнений движения с одной степенью свободы,
тогда:
, где
– критический коэффициент
затухания соответствующей формы, ωk– ее собственная частота
колебаний. Обобщенная сила демпфирования при этом равна:

Пусть к k-ому интерфейсному узлу приложены сила fk и момент
mk в точке, отстоящей от этого узла на вектор ρf,k,
тогда
– приложенная
сила, приведенная к центру узла. Из условия равенства виртуальных работ
на возможных перемещениях по обобщенным координатам получим (суммирование
ведется по всем узлам тела, к которым приложены силы):

Двусторонние связи, накладываемые на упругое тело, моделируются аналогично связям на твердые тела. Подробно принципы построения уравнений связи рассмотрены в статье [2]; здесь приведем их коротко. Общий вид уравнения связи:
,
где
– ускорения,
скорости и положения i-ой локальной системы координат (ЛСК) связи относительно
СК0. Продифференцировав, можно получить уравнение для расчета ускорений
в связи (суммирование ведется по всем ЛСК данной связи):
,
где
– матрица производных
невязок связи по движениям i-ой ЛСК связи, hc– вектор невязки
ускорения связи, определяемый в зависимости от типа связи. Выразив параметры
ЛСК, которая связана с твердым или упругим телом, через параметры этого
тела, получаем:
,
где
– матрица производных
невязок i-ой ЛСК связи по обобщенным координатам соответствующего тела

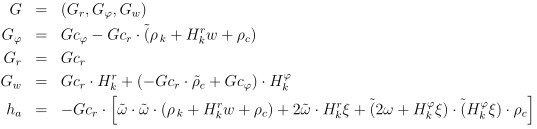

(обобщенный якобиан связи). Если i-ая ЛСК связи относится к k-ому интерфейсному
узлу тела и отстоит от него на вектор ρc, то опуская индекс
i, можно записать:

Обобщенные силы реакции связей можно выразить формулой (см. [2]):
,
где λ– силовые факторы в связях.
Таким образом, рассмотрены все члены уравнения Лагранжа (2). Сводя их воедино, получаем уравнение для расчета движения деформируемого тела в общей постановке:

где M, C, D – обобщенные матрицы масс, жесткости и демпфирования, k– вектор сил инерции, sg – обобщенная сила гравитации, sa – обобщенные активные силы, R– силы реакций связей. Уравнение (11) можно записать в виде:
,
где
– сумма обобщенных
сил упругости, демпфирования, гравитации и активных сосредоточенных сил.
Оно имеет вид такой же, как и обобщенное уравнение движения твердого тела.
Тем самым оказывается возможным моделировать динамику упругой конструкции
в составе многокомпонентной механической системы.
