Геометрия модели для расчёта эффективных свойств

Геометрической моделью для расчёта эффективных свойств материала непериодической структуры является представительный объём – т.е. объём, по поведению которого при деформации можно судить о поведении материала в целом. Обычно это означает, что размер представительного объёма должен быть примерно на порядок больше характерного размера пор или включений в материале. Геометрической моделью для расчёта эффективных свойств материала периодической структуры может являться ячейка периодичности.

Важно, что геометрической моделью для расчёта эффективных свойств всегда должен являться фрагмент материала, «вырезанный» из него по форме прямоугольного параллелепипеда. При расчёте этот фрагмент следует располагать так, чтобы грани параллелепипеда были строго параллельны координатным плоскостям. Автоматическая проверка формы и расположения модели для расчёта эффективных свойств не предусмотрена, это следует контролировать самому пользователю – иначе расчёт может пройти и корректно завершиться, а полученные результаты будут ошибочными.

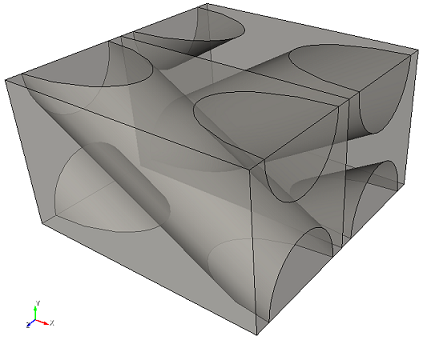

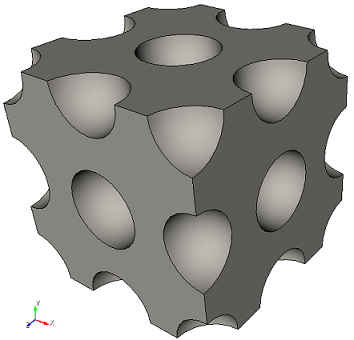

Примеры правильных моделей для расчёта эффективных свойств показаны на рисунках ниже. Если исследуемый материал – сплошной (рисунок сверху), то и модель для расчёта его эффективных свойств должна быть сплошным прямоугольным параллелепипедом с гранями, параллельными координатными плоскостями. Если же материал содержит полости или поры, то и модель для расчёта должна содержать эти полости, которые могут и выходить на поверхность (как показано на рисунке снизу).

Аналогично показаны примеры двумерных моделей для расчёта эффективных свойств.

Генерация геометрии ячеек периодичности некоторых композиционных материалов периодической структуры в CAE Fidesys может быть осуществлена автоматически. В режиме управления геометрией присутствует кнопка «Создать композит», как показано на рисунке ниже.

Доступно создание ячеек периодичности следующих видов композитов:

слоисто-волокнистый (двуслойный) композит;
однослойный;
однослойный с оболочками;
дисперсно-армированный (сферическими включениями);
дисперсно-армированный с оболочками.

Пользователю необходимо только задать параметры материалов и нажать кнопку Создать – геометрия будет сгенерирована автоматически, средствами интерфейса CAE Fidesys. Разумеется, пользователь может также создать геометрию для расчёта вручную с помощью средств интерфейса или же импортировать – главное, чтобы геометрическая модель для расчёта эффективных свойств была «вырезана» из материала формой прямоугольного параллелепипеда с гранями, параллельными системе координат в интерфейсе CAE Fidesys.
