Настройки решателя при динамическом временном анализе

Настройки решателя при динамическом временном анализе осуществляются с Панели команд путем выбора (Режим - Настройки расчета, Настройки расчета - Временной анализ, Временной анализ - Решатель).

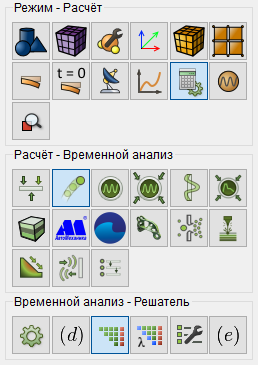

Рис. 1 - Панель команд, настройки решателя при динамическом временном анализе

В выпадающем списке Метод выберите метод решения системы линейных алгебраических уравнений (СЛАУ) на каждом шаге во времени: прямой (LU-разложение) или итерационный; по умолчанию метод выбирается автоматически. В случае выбора итерационного метода Панель команд приобретает следующий вид:

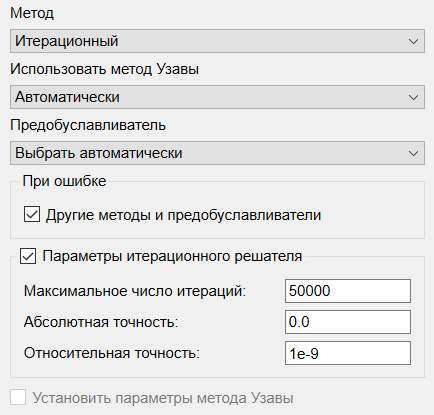

Рис. 2 - Панель команд, настройки итерационного решателя при динамическом временном анализе

Сходимость итерационных методов решения СЛАУ (одним из них является метод Узавы) зависит от обусловленности матрицы жесткости системы. Для улучшения сходимости можно использовать предобусловливание:

с автоматическим выбором метода;
диагональное (по Якоби);
ILU0 - неполное LU-разложение с нулевым уровнем заполнения;
ILUT - неполное LU-разложение с ограничениями;
ILU2 - неполное LU-разложение со 2-м уровнем заполнения.

При выборе итерационного метода необходимо задать в окнах ввода группы Параметры итерационного решателя параметры сходимости решения или оставить значения по умолчанию.

Затем следует нажать Применить и Начать расчет.
