Общие сведения о программе

Структура пакета

Пакет CAE Fidesys состоит из трех основных компонентов:

Fidesys — препроцессинг и проведение расчета;
FidesysCalc – проведение расчетов;
FidesysViewer — построцессинг и анализ результатов.

Запуск программного обеспечения

Программу можно запустить двумя способами:

через меню «Пуск» (если при установке было выбрано создание ярлыков в нём): выбрать Fidesys в папке, куда была установлена программа);
через любой файловый менеджер для Windows из каталога, куда была установлена программа (по умолчанию C:\Program Files\Fidesys\Fidesys-9.0): запустить файл fidesys.exe (находится в папке preprocessor\bin).

На одном ПК может быть одновременно запущено несколько экземпляров программы.

Если для программы активирована коммерческая лицензия, то после запуска программы появляется главное окно программы. Если активирован пробный период, появляется окно Лицензирование Fidesys, в котором следует нажать либо кнопку Активировать, чтобы приобрести лицензию, либо кнопку Пробовать, чтобы продолжить работу в пробном режиме и перейти к главному окну программы.

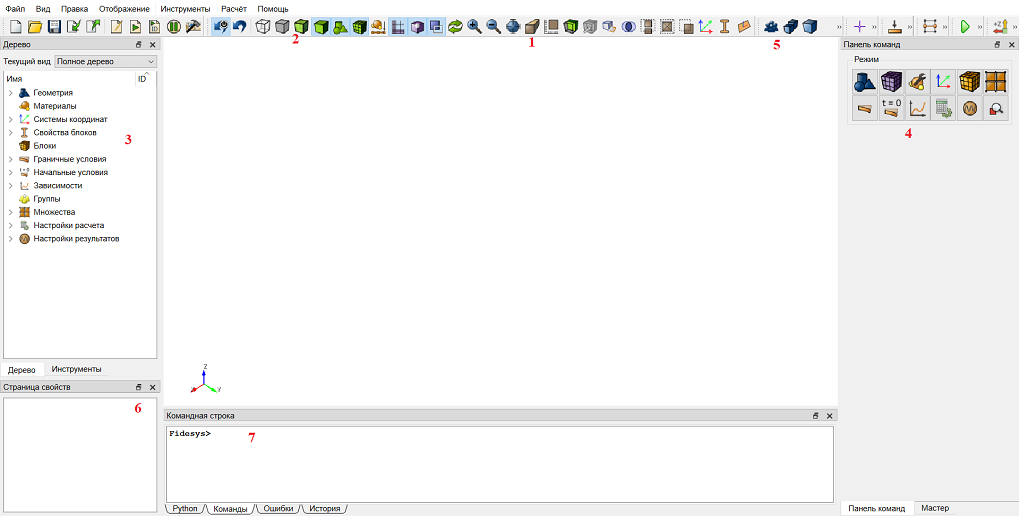

Главное окно программы

CAE Fidesys имеет интуитивно понятный графический интерфейс, с помощью которого пользователь получает доступ к функционалу пакета и может поэтапно выполнять полный цикл проведения расчёта.

Рабочая область (1) представляет собой окно отображения модели и визуальных эффектов.

Главное меню (2) включает в себя стандартные операции работы с файлами и проектами, управление режимами визуализации моделей, настройки отображения панелей, справку и т.п. функционал, доступный в раскрывающихся пунктах меню.

Инструменты (3) включают в себя дерево объектов геометрии, а также инструменты для анализа геометрии и сетки.

Панель команд (4) содержит большинство команд для работы с программой. Кнопки отображения панелей расположены в логическом порядке, что позволяет поэтапно выполнять полный цикл проведения расчёта.

Панель инструментов (5) содержит кнопки для вызова команд, которые наиболее часто используются при работе с программой.

Страница свойств (6) служит для отображения свойств выделенного объекта в рабочей области экрана или в дереве объектов.

Консоль (7) используется для ввода команд CAE Fidesys и вывода сообщений пользователю.
