Образец из ненарушенной породы в условиях трехосного нагружения

Построение модели

1. Создайте кубик.

На панели команд выберите модуль построения объёмной геометрии (Режим — Геометрия, Объект — Объём, Действие — Создать).

Из списка геометрических примитивов выберите Параллелепипед.

Задайте размер куба:

X (ширина): 1.

Нажмите Применить.

Построение сетки

1. На панели команд выберите модуль построения сетки на объёмах (Режим — Сетка, Объект — Объёмная, Действие — Интервалы).

Из выпадающего списка выберите Задать размер.

Укажите степень измельчения сетки:

Выбор объёмов: 1;
Примерный размер: 1.

Нажмите Применить.

Нажмите Построить сетку.

Задание материала и свойств блока

1. Создайте материал.

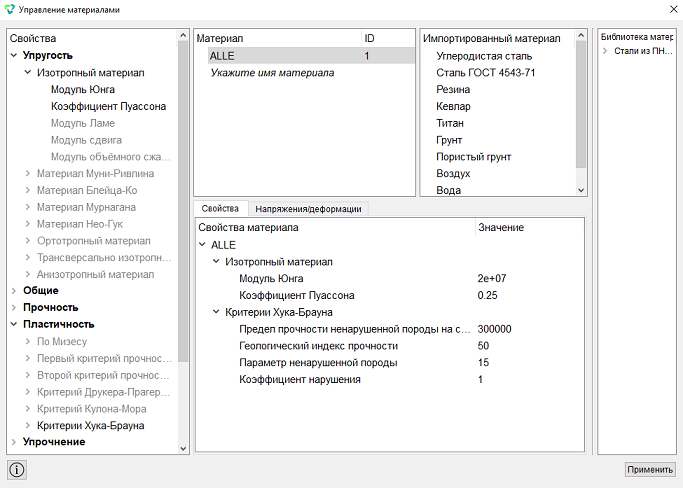

На панели команд выберите модуль задания свойств материала (Режим — Материал, Объект – Управление материалами).

Укажите имя материала «ALLE». Перетащите из левой колонки надпись Изотропный материал в колонку Свойства материала.

Задайте следующие параметры:

Модуля Юнга: 2e+07;
Коэффициент Пуассона: 0.25.

В окне слева перейдите в раздел Пластичность и перетащите Критерий Хука-Брауна в колонку Свойства материала.

Задайте следующие параметры:

Предел прочности ненарушенной породы на сжатие: 3e+05;
Геологический индекс прочности: 50;
Параметр ненарушенной породы: 15;
Коэффициент нарушения: 1.

Нажмите Применить.

Закройте окно Управление материалами.

2. Создайте блок.

На панели команд выберите модуль управления блоками (Режим — Блоки, Объект — Блок, Действие — Добавить сущность в блок).

Задайте следующие параметры:

Имя блока: TEMPLATE;
Список сущностей: Объём;
ID объекта(ов): 1 (или командой all).

Нажмите Применить.

3. Задайте параметры блока.

На панели команд выберите модуль управления блоками (Режим — Блоки, Объект — Блок, Действие — Свойства/параметры блока).

Задайте следующие параметры:

ID блока(ов): 1;
Категория: Объемное тело;
Материал: ALLE;
Система координат: Глобальная декартова;
Порядок: 1.

Нажмите Применить.

Задайте граничных условий.

1. Создайте ограничение на перемещение.

На панели команд выберите модуль задания граничных условий (Режим — Граничные условия, Объект — Перемещение, Действие — Создать).

Задайте следующие параметры:

Список объектов: Поверхность;
ID объекта(ов): 4;
Степени свободы: X.

Нажмите Применить.

2. Создайте второе ограничение на перемещение.

Задайте следующие параметры:

Список объектов: Поверхность;
ID объекта(ов): 3;
Степени свободы: Y.

Нажмите Применить.

3. Создайте последнее ограничение на перемещение.

Задайте следующие параметры:

Список объектов: Поверхность;
ID объекта(ов): 2;
Степени свободы: Z.

Нажмите Применить.

4. Создайте перемещение.

Задайте следующие параметры:

Список объектов: Поверхность;
ID объекта(ов): 6;
Степени свободы: X;
X: 0.03.

Нажмите Применить.

5. Создайте второе перемещение.

Задайте следующие параметры:

Список объектов: Поверхность;
ID объекта(ов): 5;
Степени свободы: Y;
Y: 0.02.

Нажмите Применить.

6. Создайте последнее перемещение.

Задайте следующие параметры:

Список объектов: Поверхность;
ID объекта(ов): 1;
Степени свободы: Z;
Z: -0.05.

Нажмите Применить.

Запуск расчёта

1. Задайте тип задачи, которую требуется решить.

На панели команд выберите модуль настройки расчёта (Режим — Настройки расчёта, Настройки расчёта — Статический, Статический — Общие).

Выберите:

Размерность: 3D;
Модель: Упругость;
Модель: Пластичность;
Задать настройки нелинейного решателя;
Мин. число подшагов нагружения: 20;
Макс. число подшагов нагружения: 20;
Макс. число итераций: 20;
Точность: 1e-5;
Целевое число итераций: 5.

Нажмите Применить.

Нажмите Начать расчёт.

2. В появившемся окне выберите директорию, в которой будет сохранён результат, и введите название файла.

3. В случае успешно проведённого расчёта в консоли отобразится сообщение: “Calculation finished successfully at "date" "time"”.

Анализ результатов

1. Откройте файл с результатами. Это можно сделать тремя способами.

Нажмите Ctrl+E.
В главном меню выберите Расчёт → Открыть результаты.
На панели команд выберите Результаты (Режим — Результаты, Результаты — Открыть Результаты).

Появится окно FidesysViewer, в котором вы сможете ознакомиться с результатами расчёта.

2. Выберите точку, в которой необходимо проверить напряжение.

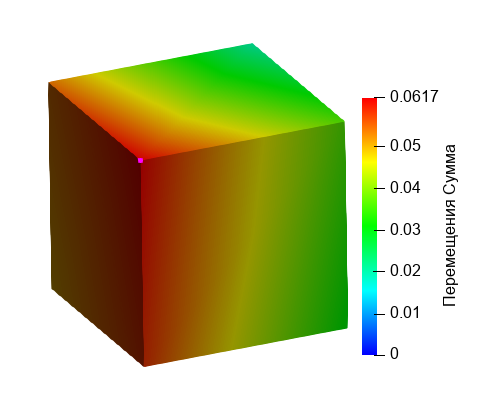

Выберите точку на модели, используя кнопку Выбрать точки и примените фильтр Построить выделенное в зависимости от времени.

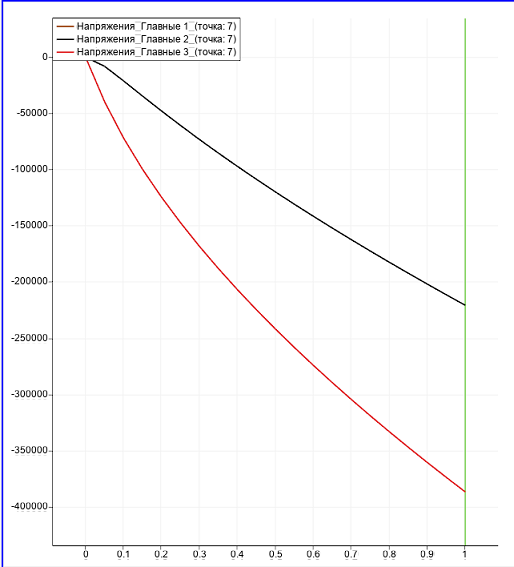

В окне Свойства из списка Параметры рядов выберите три главных напряжения. В результате в правой части экрана отобразится график зависимости интенсивности напряжений от времени:

Использование консольного интерфейса

Построение геометрии, генерацию сетки, задание граничных условий и материалов можно контролировать с помощью консольного интерфейса. Ниже приведён код реализации шагов программного обеспечения, описанных выше. Необходимо только самостоятельно указать полный путь и название сохраняемого файла.

Скрипт для пошагового примера
