Усовершенствованная размерная функция

Примечание: Описываемая функция находится в стадии незавершенной разработки и опробования. Такие функции могут быть отображены или скрыты с помощью следующей команды:

set developer commands {on|off}

Вычисляются две характеристики: размерная функция, учитывающая кривизну и линейная размерная функция; из них берется меньшее значение. Использование усовершенствованной размерной функции приводит к сгущению сетки в зонах геометрической модели с сильным изменением кривизны. Функция имеет тип "альфа", т.е. должна использоваться с осторожностью.

На Рис. 1 и 2 приведены различные сетки, сгенерированных на одной и той же сложной криволинейной поверхности, которая построена с помощью сплайнов типа NURBS (Non-Uniform Rational B-Spline неоднородный рациональный B-сплайн). Генерация первой сетки выполнена без использования к усовершенствованной размерной функции. Во втором случае такая функция использовалась.

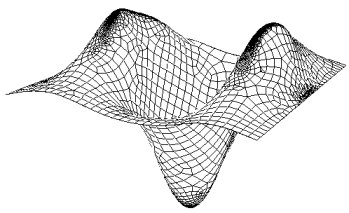

Рис. 1 Сетка, сгенерированная на криволинейной NURBS-поверхности без использования усовершенствованной размерной функции

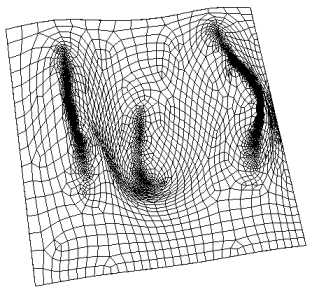

Рис. 2 Сетка, сгенерированная на криволинейной NURBS-поверхности с использованием усовершенствованной размерной функции
