Учебник по ITEM

Шаг 4: Слияние объемов

Следующим шагом процесса подготовки и построения сетки является слияние всех принадлежащих соседним объемам и дублирующих друг друга кривых и поверхностей. Это необходимо для построения непрерывной сетки, не имеющей разрывов между объемами. Для большинства геометрических моделей этот шаг не представляет больших трудностей. Но в ряде случаев несовпадения или результаты исправления геометрии могут препятствовать надлежащему слиянию. Панель ITEM позволяет пользователю решить такие проблемы.

На Панели ITEM, в рамках задачи Подготовить геометрию сделайте клик на операции Слияние объемов (в предыдущей версии программы Соединить объемы).
Выберите действие Проецирование и слияние (в предыдущей версии программы Отпечатать и срастить).
Нажмите на кнопку с тремя точками (...) справа от окна ввода Точность; появится окно со списком близлежащих геометрических объектов, расстояние между которыми менее указанного значения точности (см. вид панели ниже).
Нажмите кнопку Оценка точности слияния. Список близлежащих геометрических объектов поможет пользователю установить приемлемый допуск для выбора сливаемых объектов. Этот допуск используется также при диагностировании малых геометрических несовпадений.

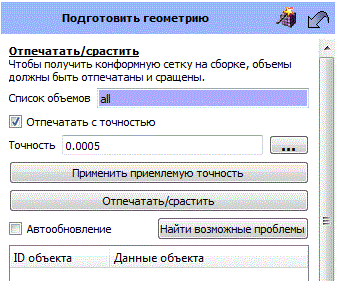

Рис. 14 - Вид панели ITEM - режим подготовки геометрии.

Просмотрите пары "вершина-вершина" и "вершина-кривая" в списке близлежащих геометрических объектов.
Посмотрите сообщения, появившиеся в окне командной строки и показанные ниже. Они содержат данные о количестве пар близлежащих, почти совпадающих объектов (number of proximities), которые подлежат слиянию при заданном допуске. Из приведенных сообщений можно заключить, что имеется 4 пары объектов, которые сливаются при допуске 0.025; при допуске 0 таких объектов нет (это значит, что эти объекты отстоят друг от друга на расстояние меньшее 0.025.

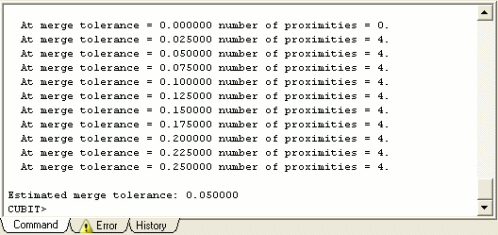

Рис. 15 - Сообщение о количестве пар близлежащих объектов.

Измените точность (допуск для выбора сливаемых объектов) - введите очень малое значение, например, 0.001 и проведите поиск снова.
Появятся другие пары близлежащих объектов.
Выберите какую-либо из них, например, Pair 3 - 38, как показано ниже, и откройте ее.
Клик правой клавишей мыши позволяет приблизить ее (увеличить изображение).
Выберите подходящий вариант решения в выпадающем списке и нажмите Выполнить.

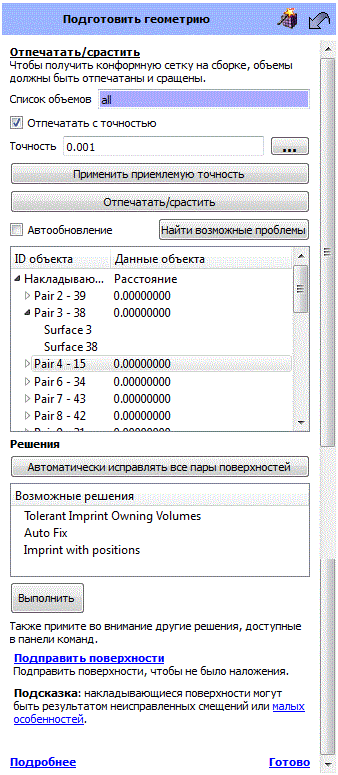

Рис. 16 - Вид панели ITEM - режим отпечатать/срастить.

Нажмите Готово.
Нажмите Проецирование и слияние (в предыдущей версии программы Отпечатать и срастить).
Нажмите Найти возможные проблемы.

Если в списке не появится никаких данных о проблемах, можно считать, что слияние объемов прошло успешно. На этой же странице имеются диагностические средства, чтобы убедиться в успешном слиянии. С их помощью диагностируются:

Накладывающиеся поверхности (Overlapping surfaces).
Несвязанные кривые (Non-manifold curves) - две кривые, которые слиты, но не принадлежат к каким-либо слившимся поверхностям.
Несвязанные вершины (Non-manifold vertices) - две вершины, которые слиты, но не принадлежат к каким-либо слившимся кривым.
Плавающие объемы (Floating volumes) - объемы, которые не связаны ни с какими другими объемами (они не подвергались слиянию).

Соответствующие диагностические операции могут быть выполнены в любое время, но их результаты особенно значимы после выполнения слияния объемов.

Нажмите Готово.
