Болтовые соединения

Типы моделирования

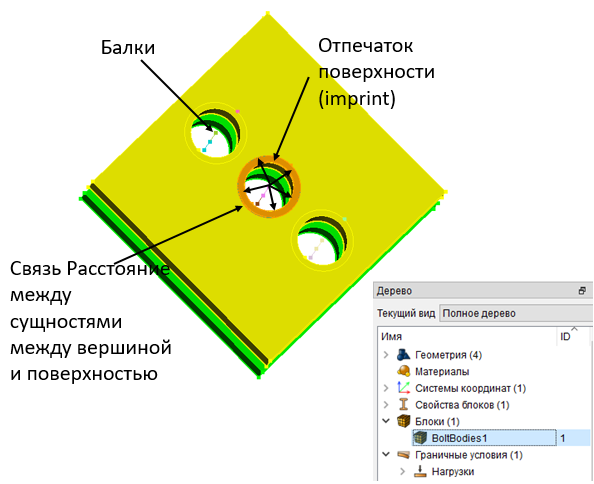

Для случая Балки+связи:

Болты моделируются балочными элементами;
Гайки моделируется поверхностью, которая отпечатана на основной поверхности;
Между вершинами болта и отпечатанной поверхностью действует связь по расстоянию;
Для болтов задается преднатяг;
Для болтов сформируется блок;
Необходимо самостоятельно построить конечно-элементную сетку.

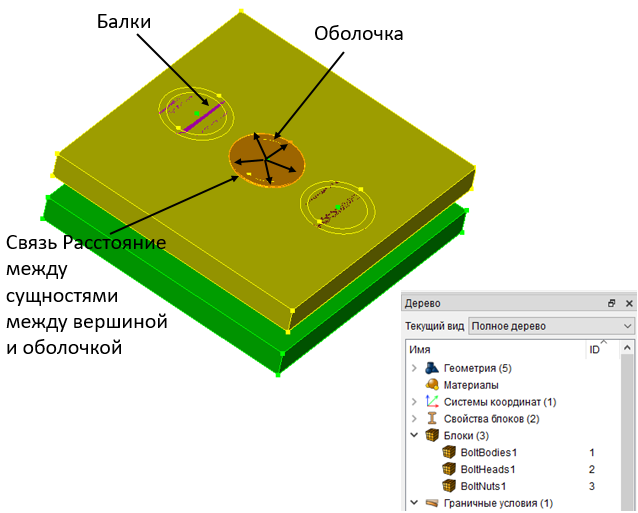

Для случая Балки+оболочки:

Болты моделируются балочными элементами;
Гайки моделируется оболочкой;
Между вершинами болта и отпечатанной поверхностью действует связь Расстояние между сущностями;
Для болтов задается преднатяг;
Для болтов сформируется отдельный блок из балок;
Для гаек сформируется отдельный блок из оболочек;
Необходимо самостоятельно построить конечно-элементную сетку;
Необходимо самостоятельно задать контакт между оболочками и основной поверхностью.

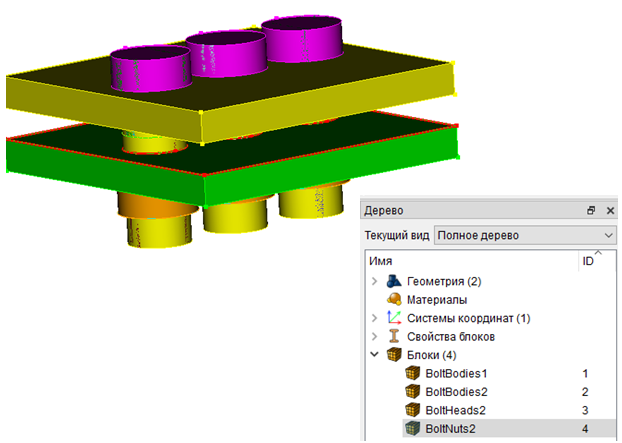

Для случая 3D:

Строится солидная модель болта и гайки;
Формируются блоки для всех частей;
Необходимо самостоятельно построить конечно-элементную сетку;
Необходимо самостоятельно задать контакт между гайкой и болтом, гайкой и основной поверхностью.
