Учебник по ITEM

Шаг 1: Импорт геометрии

Импорт геометрической модели осуществляется следующим образом:

На Панели мастер-инструментов (в предыдущей версии программы Инструменты; находится в левой части экрана) сделайте клик на пиктограмме ITEM ("шапка волшебника"), при этом развернется Панель ITEM:

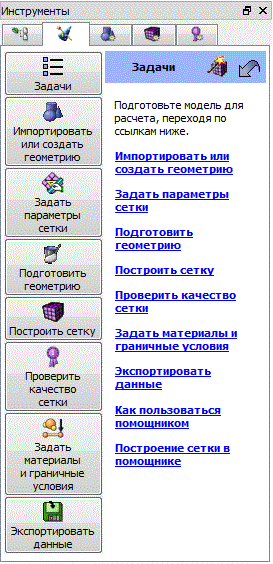

Рис. 2 - Панель ITEM

Выберите задачу Импортировать или создать геометрию (на Рис.3 показана Панель ITEM в растянутом по ширине виде):

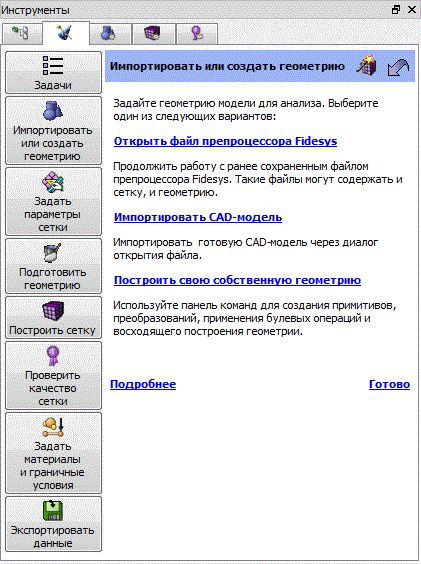

Рис. 3 - Панель ITEM в развернутом виде

Выберите вариант Импортировать CAD-модель.
Затем выберите формат файла ACIS.
В открывшемся окне найдите папку tutorials, а в ней - файл item_tutorial.sat и нажмите Открыть.
На диалоговой панели импорта оставьте функции по умолчанию.
Нажмите Готово.

В большинстве случаев нажатие клавиши Готово действует так же, как и нажатие клавиши Назад: происходит возврат пользователя на предыдущую страницу с сохранением всех изменений, сделанных на данной странице.
