Схема разбиения четырехгранника

Область применения: объемы.

Краткая характеристика: Построение сетки из элементов-гексаэдров для четырехгранного объекта как разбиение тетраэдрического примитива (tetprimitive).

Используемая команда:

volume <range> scheme tetprimitive [combine surface <range>] [combine surface <range>] [combine surface <range>] [combine surface <range>]

Пояснения: Предполагается, что на каждой из четырех поверхностей уже сгенерирована сетка по схеме разбиения треугольника или ей подобной (см. Рис. 1). Если четырехгранник образован более, чем четырьмя поверхностями, то поверхности, формирующие логическую сторону, объединяются с помощью опции combine.

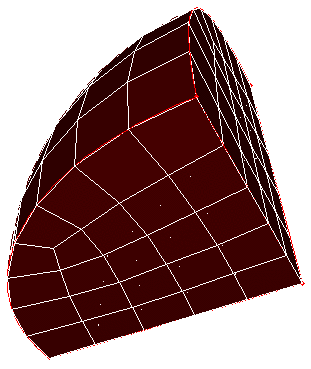

Рис. 1 - 1/8 часть шара, разбитая по схеме tetprimitive; сетка на поверхности построена по схеме разбиения треугольника
