Схема разбиения пятиугольника

Область применения: поверхности.

Краткая характеристика: Построение сетки на участке поверхности в виде пятиугольника (pentagon).

Используемая команда:

surface <range> scheme pentagon

Пояснения: Описываемая схема используется для разбиения геометрических примитивов с 5 сторонами. Она похожа на схемы разбиения треугольника и многогранника, но создана именно для пятиугольников.

Схема работает лучше всего, если фигура имеет 5 хорошо определенных углов; однако она применима и для фигур с большим числом углов. Алгоритм, реализующий схему, требует, чтобы на кривых, представляющих периметр разбиваемого участка поверхности, были заданы по крайней мере 10 интервалов (по 2 на сторону). Кроме этого, суммарное число интервалов на трех соседних сторонах должно быть, по крайней мере, вдвое больше, чем общее число интервалов на двух других сторонах. На Рис. 1 представлены два примера разбиения пятиугольников.

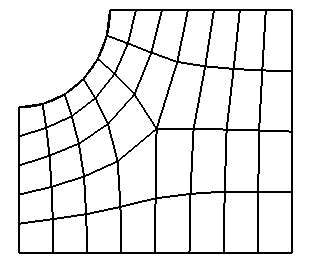

Рис. 1 - Примеры разбиения пятиугольников
