Схема разбиения вокруг отверстия

Область применения: поверхности в форме кольца (т.е. круга с отверстием в центре).

Краткая характеристика: Схема построения круговой поверхностной сетки ( с учетом отверстия в центре)(hole).

Используемая команда:

surface <surface_ID_range> scheme hole [rad_intervals <int>] [bias <double>] [pair node <ID> with node <ID>]

Пояснения: Линии сетки, идущие в азимутальном направлении, имеют постоянный радиус. Число интервалов в этом направлении определяется заданным числом интервалов на внутренней и внешней ограничивающих окружностях (оно должно быть одним и тем же). Число интервалов в радиальном направлении определяется вводимым значением параметра rad_intervals (<int>); по умолчанию оно равно единице.

В радиальном направлении сетка может быть сгущена в соответствии с вводимым значением параметра bias (<double>). Значение по умолчанию, равное нулю, означает равномерное разбиение; значения меньше нуля соответствуют меньшим интервалам по радиусу ближе к внутренней окружности, а больше нуля - уменьшению таких интервалов к внешней окружности.

Соответствие между узлами сетки на внутренней и внешней границах контролируется с помощью группы параметров: pair node <id> with node <id>. Таким образом, один из указанных узлов на внутренней окружности будет соединяться с указанным узлом на внешней окружности радиальным ребром. Если эта опция не используется, то в результате автоматического выбора возможна комбинация узлов, приводящая к отрицательному значению якобиана у элементов поверхностной сетки. Для задания правильной комбинации следует вначале построить сетки на внутренней и внешней границах, а затем определить идентификаторы подходящих узлов, образующих пару. Пример построения сетки по описанной схеме представлен на Рис. 1.

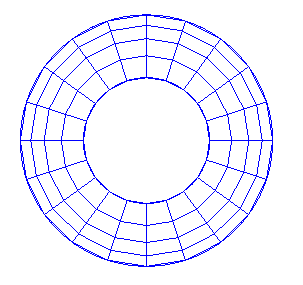

Рис. 1 - Пример разбиения круга с отверстием
