Отражение сетки

Область применения: поверхности.

Краткая характеристика: Дублирующая схема построения сетки путем отражения (отображения) сетки с одной поверхности на другую (mirror).

Используемые команды:

surface <range> scheme mirror [source surface <ID> [source vertex <ID> target vertex <ID>]] [nosmoothing]

mirror mesh surface <surface_ID> onto surface <surface_ID> [source vertex <ID> target vertex <ID> source curve <ID> target curve <ID> source node <ID> target node <ID>] [nosmoothing]

Пояснения: Описываемая схема похожа на схему копирования сетки. Отличия можно проиллюстрировать на примере копирования. В зависимости от того, что задано при копировании, результирующая сетка может быть ориентирована одним из двух способов. Например, при вводе команды:

surface 1 scheme copy source surface 2 source vertex 5 target vertex 1

Алгоритм копирования сопоставит вершину 1 на поверхности-цели вершине 5 на исходной поверхности, а затем попробует сопоставить между собой кривые, ограничивающие эти поверхности. При отсутствии необходимых для ориентации сетки данных сопоставление будет выполнено прямым способом, как показано на Рис. 1.

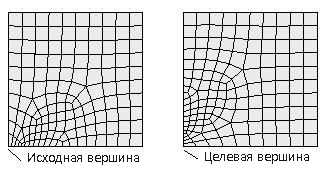

Рис. 1 - Копирование сетки с сопоставлением вершин поверхностей, но без указания ориентации сетки на поверхности-цели

Такое сопоставление, действующее по умолчанию, можно изменить, указав ориентацию копии сетки или применив схему отражения сетки определенным образом, как это представлено на Рис. 2.

Рис. 2 - Отражение сетки

Иногда сетка, получаемая на поверхности-цели, может не соответствовать точно исходной сетке вследствие сглаживания. С помощью опции nosmoothing можно обеспечить точное соответствие отражения.

Второй приведенный вариант команды копирует сетку сразу вместо задания вначале схемы ее построения. Эта команда может ссылаться на используемые кривые и сеточные объекты.
