Перемещение отдельных узлов и наборов узлов

Имеется возможность изменения положений (передвижения) узлов и наборов узлов. При изменении положений сохраняются текущие связи перемещаемых узлов, но могут возникнуть пересечения с существующей сеткой или геометрией. Указанная возможность предназначена для управления процессом разбиения модели на элементы, но при этом может быть создана самопересекающаяся сетка. Пользователь должен следить за тем, чтобы при перемещении узлов не образовывались такие пересечения.

Передвигать узлы, принадлежащие одному и тому же набору, возможно с помощью команды:

nodeset <nodeset_list> move <delta_x> <delta_y> <delta_z>

Изменение положений узлов может быть задано в виде относительного смещения (см. выше) или абсолютных координат:

nodeset <nodeset_list> move to <x_pos> <y_pos> <z_pos>

Третий вариант этой команды определяет перемещение на требуемое расстояние по нормали к заданной поверхности.

Положения отдельных узлов могут быть изменены из Панели команд:

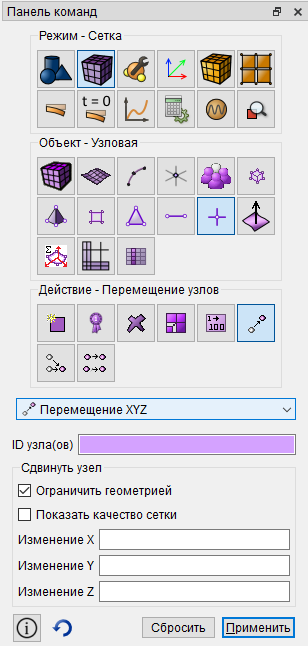

На Панели команд выберите (Режим - Сетка, Объект - Узлы Действие - Перемещение узлов).
В выпадающем списке выберите Сдвинуть по XYZ (появляется по умолчанию):
В окне ввода ID узлов укажите идентификаторы передвигаемых узлов.
В окнах ввода Изменение X, Изменение Y и Изменение Z задайте требуемые значения (возможно передвижение узла в желаемое положение с помощью мыши).
Нажмите Применить.

Описанным действиям в Панели команд соответствуют команды:

node <range> move <delta_x> <delta_y> <delta_z>

node <range> move {[X <val>] [Y <val>] [Z <val>]}

Узлы можно передвинуть по нормали к заданной поверхности. Для этого в выпадающем списке на Панели команд нужно выбрать Нормаль к поверхности и ввести требуемое расстояние. Соответствующая команда имеет вид:

node <range> move normal to surface <ID> distance <val>

Установленный по умолчанию флажок Ограничения геометрии обеспечивает передвижение узлов без выхода за пределы геометрического объекта, которому они принадлежат. Опция Показать качество позволяет отобразить качество сетки с помощью цветового кодирования, как это представлено на Рис. 1.

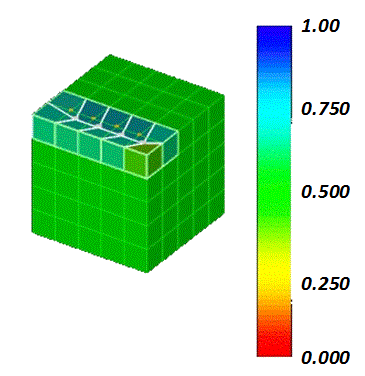

Рис. 1 - Отображение качества сетки

Узлы также можно передвигать, используя другие предусмотренные способы задания положений и направлений, которые описаны в подразделе Определение положений, направлений и осей. Для этого применимы команды:

node <range> move location <options>

node <range> move direction <options>

Дополнительные сведения по рассматриваемому вопросу можно найти в подразделе Преобразования координат сетки.
