Операции с колонками сетки

Операции с колонками позволяют пользователям напрямую управлять связностью сетки, сохраняя при этом полную геометрическую ассоциативность. Часто шестнадцатеричные схемы зацепления, такие как протяжка и отображение, приводят к тому, что топология сетки вынуждена принимать неестественные формы, такие как квадратная сетка исходной поверхности, попадающая в круглую целевую поверхность. Часто принуждение сеток к таким формам приводит к плохому качеству элементов из-за неоптимальных углов элементов. Команды столбцов позволяют пользователям напрямую изменять топологию сетки, чтобы внести незначительные изменения в сетку, улучшая качество элементов. Операции с колонками почти всегда сопровождаются сглаживанием для улучшения качества элементов. CAE Fidesys предоставляет инструменты для вставки, удаления, замены, группировки и рисования шестнадцатеричных столбцов.

Вставка столбца

Один столбец может быть вставлен в сетку с помощью следующей команды:

столбец open node <center node id> <orientation node ids>

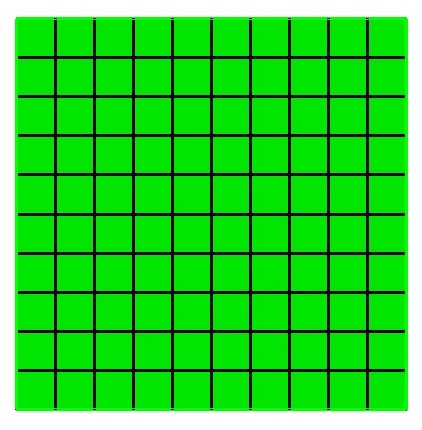

Например, дан следующий сетчатый брусок:

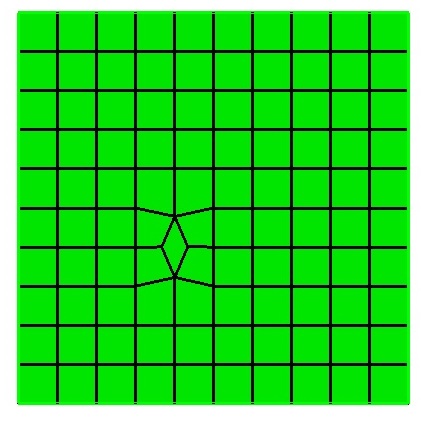

Мы выдаем команду column open node 89 88 90, чтобы получить этот результат:

Удаление столбца

Столбцы можно удалить, а соседние столбцы соединить вместе с помощью команд сворачивания. Команды коллапса бывают двух типов: внутренние и граничные.

Для коллапса внутреннего узла, два узла противоположные на грани, объединяются вместе. Столбец, связанный с гранью, удаляется. Используйте следующую команду:

column collapse node <opposite node ids>

Например, сетчатый блок:

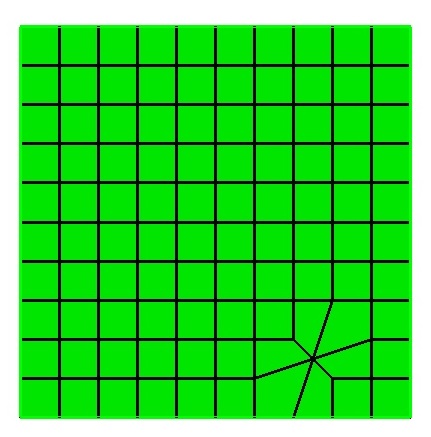

Мы выдаем командуcolumn collapse node 51 59, чтобы получить этот результат:

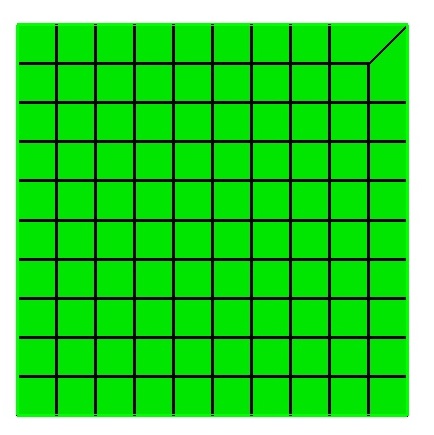

Команда свернуть столбец может использоваться с граничными узлами. Например, мы выдаем команду column collapse boundary node 13 2 11, чтобы получить этот результат:

Замена столбцов

Грани между двумя шестигранными столбцами можно поменять местами с помощью следующей команды:

column swap node <old edge node ids> <new edge node ids>

Например, дан следующий сетчатый блок:

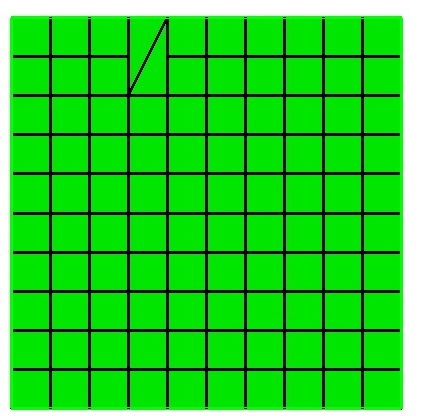

Мы выдаем команду column swap node 103 94 102 18, чтобы получить этот результат:

Группы столбцов

Группа, состоящая из шестиугольников, составляющих столбец, может быть создана с помощью следующей команды:

column { face <id> | edge <id1> <id2> | hex <id1> <id2> } group

Рисование столбцов

Столбцы можно нарисовать с помощью следующей команды:

draw column { face <id> | edge <id1> <id2> | hex <id1> <id2>}
