Облегченные сетки

CAE Fidesys имеет возможность строить сетку, используя либо облегченное, либо тяжелое представление. Опция облегченного представления является новой для CAE Fidesys и может называться lite. Тяжелое представление полезно для поддержки всех различных операций манипулирования сеткой, доступных в CAE Fidesys. Опция life representation все еще находится в стадии разработки, она предназначена для быстрого отображения больших сеток при поддержке меньшего подмножества операций манипулирования сетками.

Ниже приведены поддерживаемые операции с lite mesh:

Создание облегченной сетки;
Графика;
Информация;
Модификации облегченной сетки;
Экспорт облегченной сетки.

Следующие элементы пока не поддерживаются:

Информация и список отдельных гексаэдров, тетраэдров, клиньев, пирамид, граней и ребер;
Изменение содержимого блоков, боковых наборов и наборов узлов;
Изменение типа элемента блока;
Перенумерация блоков, боковых наборов и наборов узлов;
Проверка топологии блоков;
Очистка блоков;
Снятие сетки с блоков;
Качественные расчеты по элементам;
Перемещение блоков или наборов узлов;
Удаление отдельных блоков, наборов узлов и боковых наборов;
Сглаживающие элементы;
Уточнение сетки;
Слияние узлов.

Создание облегченной сетки

Чтобы использовать представление lite mesh, можно импортировать файл mesh с помощью опции "lite". В настоящее время нет другого способа создать облегченную сетку, кроме импорта из файла. Команда для импорта облегченной сетки:

Import mesh "<filename>" lite

Дополнительные параметры импорта Lite можно найти в команде Import Mesh Lite.

Графика

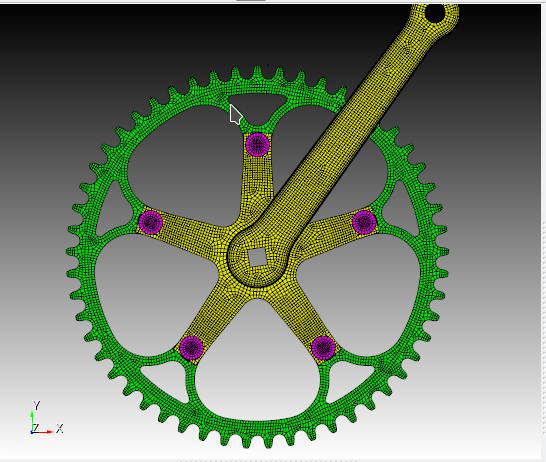

Как правило, графические функции для облегченных сеток поддерживаются на том же уровне, что и для тяжелых сеток. Они предоставляют возможность рисовать, выбирать и масштабировать, среди прочих операций. Окраска сетки основана на блоках и может быть скорректирована пользователем. Переключение видимости всех боковых наборов и наборов узлов можно выполнить, нажав кнопку "Отобразить граничные условия" на панели инструментов или с помощью команды bc visibility {on|off}. Переключение видимости всех блоков можно выполнить нажатием кнопки Display Mesh на панели инструментов или командой mesh visibility {on|off}. Команды draw, zoom и select работают с блоками, боковыми наборами и наборами узлов. Выбор этих объектов genesis в графическом окне приведет к тому, что они будут выделены как в графическом окне, так и в дереве. Выбор узлов и элементов еще не реализован для сетки, импортированной в виде облегченных сеток.

Информация

Существует несколько способов просмотра информации о сетке lite. Дерево и страница свойств могут отображать информацию о блоках, боковых наборах и наборах узлов. Команда list может печатать информацию об отдельных блоках, боковых наборах и наборах узлов. Команда list element распечатает пространство идентификаторов, используемое элементами. Команда list node покажет пространство идентификаторов, используемое узлами. Перечисление отдельных элементов и узлов пока не поддерживается.

Модификация облегченной сетки

Поддерживаются некоторые модификации сущностей genesis. Блоки, боковые наборы и наборы узлов могут иметь присвоенные им имена. У блоков могут быть изменены их атрибуты, и материалы могут быть назначены блокам. Не поддерживается возможность изменять содержимое блоков, наборов узлов и боковых наборов.

Экспорт облегченной сетки

Поддерживается экспорт облегченной сетки в файл Exodus. Это включает в себя написание блоков, наборов узлов, боковых наборов, идентификаторов элементов, идентификаторов узлов и т.д. Не все данные Exodus считываются, и если есть какие-то данные, не распознанные CAE Fidesys, они не будут экспортированы. Полевые данные - это пример данных Exodus, которые не распознаются CAE Fidesys и не экспортируются. Поддерживается импорт нескольких файлов Exodus и экспорт одного файла. Поддерживается импорт одного файла Exodus и экспорт его части.
