CAE Fidesys 9.0 Руководство пользователя

Интервальная размерная функция

Интервальная размерная функция (interval) подобна линейной размерной функции, но определяет размер элемента по среднему квадратичному значению длин ребер на кривых, ограничивающих поверхность, с весовыми коэффициентами, обратно пропорциональными удалению ребер от рассматриваемого элемента. Пример использования интервальной размерной функции представлен на Рис. 1.

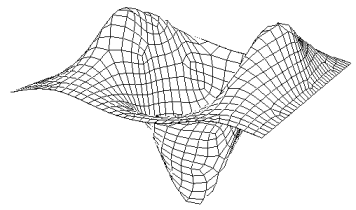

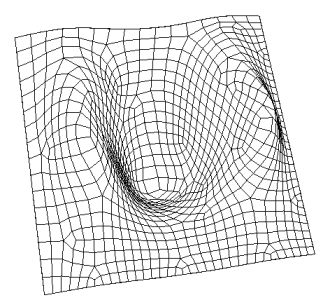

Рис. 1 - Сетка 34×16 элементов, сгенерированная на криволинейной NURB-поверхности с использованием интервальной размерной функции
