Секционирование поверхностей на основе проецирования сетки

Для объединения геометрических объектов (объемов) с построенной сеткой может применяться команда проецирования сетки:

imprint mesh {body | volume} <ID_list>

Области совпадения объектов определяются путем поиска совпадающих узлов в сетках на прилегающих поверхностях. Границы регионов совпадающих сеток могут использоваться для секционирования поверхностей или секционирования кривых.

Проецирование сетки отличается от геометрического проецирования следующими особенностями:

границы проекции определяются совпадением узлов сетки;
сетка при проецировании не изменяется;
при создании проекции используется виртуальная геометрия;
проецирование возможно для всех видов геометрических объектов (включая геометрию на основе сетки, слитую и виртуальную геометрию).

Рассмотрим операцию проецирования сетки на примере двух параллелепипедов:

brick width 10
brick width 6
body 2 move x 8
volume 1 2 size 1
mesh volume 1 2

На Рис. 1 показан результат выполнения приведенных команд.

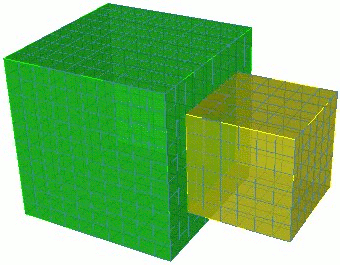

Рис. 1 - Два смежных параллелепипеда с построенной сеткой

Выполним проецирование сетки и слияние двух объемов:

imprint mesh body 1 2
merge body 1 2

Результат представлен на Рис. 2: создана виртуальная поверхность с построенной сеткой, соответствующая области прилегания двух объемов. Узлы этой поверхности принадлежат соседним элементам-гексаэдрам обоих объемов. Таким образом, выполнено разделение боковой поверхности большого параллелепипеда на две секции.

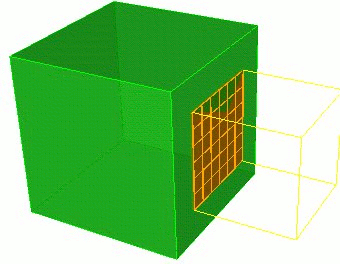

Рис. 2 - Проекция сетки малого параллелепипеда на боковую поверхность большого и одновременно созданная секция этой поверхности
