CAE Fidesys 9.0 Руководство пользователя |
В Fidesys можно импортировать геометрическую модель, составленную из отдельных граней - фасет (facets). Для импорта файлов в формате Facet используется команда:
import [Facets | AVS | STL] ''<filename>" [feature_angle] [LINEAR | spline] [MERGE | no_merge] [make_elements] [stitch] [improve]

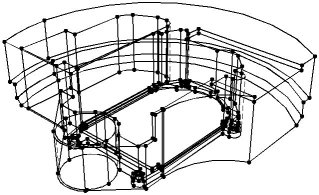

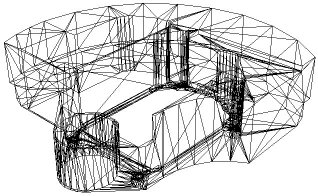

Фасеты представляют из себя треугольники, образующие вместе определенную поверхность. Подобное представление используется в компьютерной графике, биотехнологии, геотехнике и многих других приложениях, где требуется дискретное моделирование поверхностей. При импорте файла в формате Facet считывается геометрия на основе сетки и производится ее конвертирование во внутренний формат Fidesys. На Рис.1 приведен пример исходной геометрии в фасеточном представлении и соответствующая модель, полученная в результате конвертирования.


Рис. 1 - Исходная фасеточная модель и результат ее конвертирования в Fidesys
В настоящее время импорт файлов геометрических данных в фасеточном представлении поддерживается для трех вариантов этого представления:
Формат Facet - файлы в кодировке ASCII, содержащие координаты вершин фасет и их связи.
Формат AVS - общий формат геометрии с использованием полигонов (при импорте в Fidesys воспринимаются только треугольные элементы).
Формат STL - стереолитографический формат, являющийся наиболее распространенным. Fidesys воспринимает как ASCII-файлы, так и бинарные файлы в этом формате. Недостатком STL является независимое представление каждого треугольника, что приводит к многократному повторению в файле одних и тех же вершин и их характеристик. В Fidesys заложен алгоритм, распознающий повторяющиеся вершины, что позволяет сформировать целостную поверхность. Для отождествления расположенных рядом вершин указывается дополнительный параметр tolerance, определяющий область их соответствия.
Содержимое ASCII-файла в формате Facet выглядит следующим образом:
n m
id1 x1 y1 z1
id2 x2 y2 z2
id3 x3 y3 z3
.
.
.
idn xn yn zn
fid1 id<1> id<2> id<3> [id<4>]
fid2 id<1> id<2> id<3> [id<4>]
fid3 id<1> id<2> id<3> [id<4>]
.
.
.
fidm id<1> id<2> id<3> [id<4>]
Обозначения:
n - число вершин;
m - число граней;
id<i> - идентификатор i-й вершины;
x<i> y<i> z<i> - координаты i-й вершины;
fid<j> - идентификатор j-й грани;
id<1> id<2> id<3> - идентификаторы вершин грани;
[id<4>] - идентификатор четвертой вершины для четырехугольников (опционально).
По умолчанию в процессе импорта грани не отображаются. Для их визуализации используется команда:
draw surf <ID range> facets
Параметр feature angle задает угол, соответствующий делению импортируемых поверхностей с помощью кривых, а кривых - с помощью вершин. При угле в 180 градусов происходит построение отдельной поверхности для каждой фасеты, а при угле в 0 градусов - единой поверхности из всех импортируемых фасет. По умолчанию используется угол в 135 градусов. Аналогичный параметр используется при импорте файлов в формате Exodus II.
Образуемые при импорте кривые и поверхности по умолчанию моделируются исходными гранями (параметр LINEAR). Существует возможность аппроксимации поверхностей с более высоким порядком приближения, что необходимо для детализации геометрии и последующей генерации конечно-элементной сетки высокого качества. Поэтому если импортируемая фасеточная модель содержит искривленные поверхности, рекомендуется использовать параметр spline. При этом для аппроксимации поверхностей будет использоваться B-сплайн четвертого порядка [Walton, 1996]. Дополнительную информацию об использовании приближений высоких порядков можно найти в подразделе Импорт файлов в формате Exodus II.
Параметр MERGE, используемый по умолчанию, обеспечивает автоматическое слияние формируемых при импорте поверхностей. Параметр no_merge позволяет импортировать смежные поверхности без их слияния.
Параметр make elements позволяет создавать конечные элементы на основе импортируемых граней.

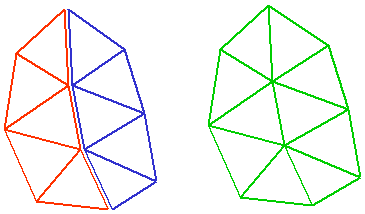

Параметр stitch используется при импорте файлов в "классическом" формате Facet или в формате AVS. Он обеспечивает сшивку вершин и ребер расположенных рядом фасет. Пример работы этого параметра показан на Рис. 2: поверхность, изображенная слева, состоит из несвязанных между собой областей (красной и синей). В результате сшивки соответствующие вершины и грани объединяются и поверхность становится связной (непрерывной) - она представлена справа. Использование параметра stitch является важным для дальнейшей генерации сеток на импортированных 3D-моделях, т.к. обязательным условием построения трехмерных сеток является непрерывность поверхностей.

Рис. 2 - Пример работы параметра stitch
Параметр improve обеспечивает удаление мелких элементов, характерный размер которых меньше 30% средней длины ребер импортируемых фасет. На Рис. 3 представлен пример такого улучшения для двух поверхностей из треугольных элементов в районе их границы.
Треугольники на границе двух поверхностей без использования параметра improve |
Те же треугольники при использовании параметра improve |
