Разрез при помощи вспомогательного тела

Для разреза геометрического объекта можно использовать другой объект - вспомогательное тело.

Чтобы использовать существующее тело для разреза:

На командной панели нажмите Геометрия, а затем Объем.
Нажмите кнопку Разрез.
В раскрывающемся меню выберите Инструмент.
Введите соответствующие значения для ID объемов.
Щелкните Применить.

Для использования существующего тела для разреза можно использовать команду:

webcut {blank} tool [body] <ID> [webcut_options]

При этом реализуется последовательность булевых операций. Другая форма команды выполняет разрез с помощью временного шаблона, образуемого замкнутой кривой (loop).

Чтобы разрезать тело замкнутой кривой:

На командной панели нажмите Геометрия, а затем Объем.
Нажмите кнопку Разрез.
В раскрывающемся меню выберите Цикл.
Введите соответствующие значения для ID объемов.
Щелкните Применить.

Для разреза тела замкнутой кривой можно использовать команду:

webcut {body | group} <ID_range> [with] loop [curve] <ID_range> NOIMPRINT | imprint] [NOMERGE | merge] [group_results]

Наконец, можно осуществить разрез с использованием ограничивающего параллелепипеда (bounding box), как это представлено на Рис. 1. Параметры такого параллелепипеда описаны в подразделе Создание параллелепипедов. Команда для выполнения разреза имеет в этом случае вид:

webcut {volume | body | group} <ID_range> [with] bounding box {body | volume | surface | curve | vertex <ID_range>} [tight] [[extended] {percentage | absolute} <val>] [{X | width} <val>] [{Y | height} <val>] [{Z | depth} <val>]] NOIMPRINT | imprint] [NOMERGE | merge] [group_results]

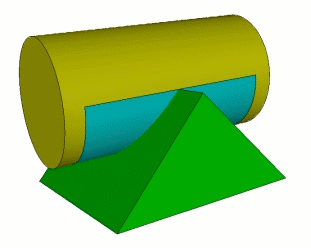

Рис. 1 - Цилиндр с разрезом для размещения призмы, который выполнен с использованием ограничивающего параллелепипеда
