Ускорение серии гармонических анализов (сохранение и загрузка результатов модального анализа)

Гармонический анализ методом суперпозиции базируется на результатах модального анализа, при этом наибольшее время расчёта занимает именно модальный анализ. Для сокращения времени, затрачиваемого на расчёт гармонического анализа, есть возможность применения сохраненных результатов модального анализа. Для этого в модальном анализе нужно применить опцию сохранения собственных значений и векторов модальных перемещений в файл с расширением *.bin. Такой вариант позволяет провести несколько расчётов гармонического анализа на одних и тех же результатах модального анализа, например, для разных нагрузок (сил, давлений, пр., кроме перемещений) или разных вариантов коэффициентов демпфирования.

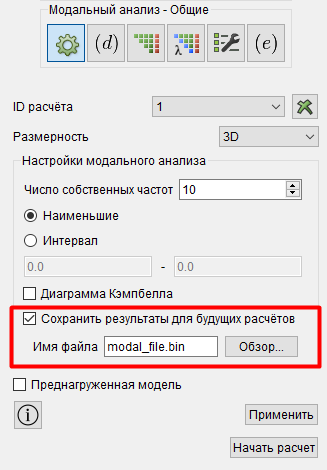

Необходимо перейти в Расчёт – Модальный анализ – Общие и включить флаг “Сохранить результаты для будущих расчётов”:

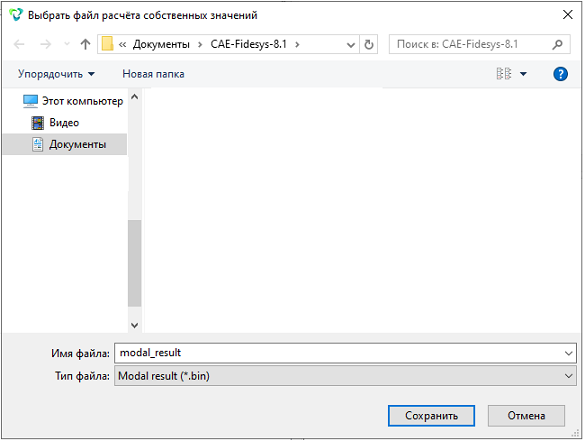

При нажатии на “Обзор…” открывается окно “Выбрать файл расчёта собственных значений” с рабочей директорией, далее необходимо задать полный путь до места сохранения *.bin файла и его имя:

Сохраненный файл будет содержать информацию о собственных значениях и векторах модальных перемещений.

Пример команды сохранения результатов модального анализа:

analysis type eigenfrequencies dim3 preload off
eigenvalue find 10 from 0.0 to 60.0 save modal_result to
'C:\Users\Documents\CAE-Fidesys-9.0\modal_result.bin'

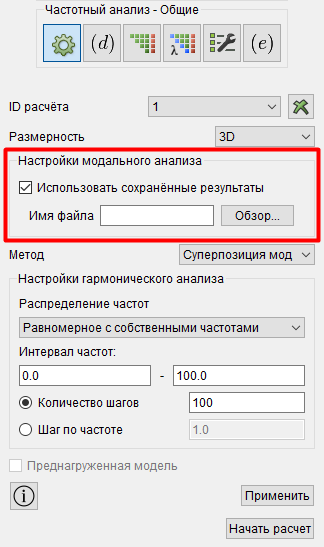

Для того чтобы, использовать сохраненные результаты модального анализа, необходимо перейти в Расчёт – Частотный анализ – Общие и включить флаг “Использовать сохранённые результаты”:

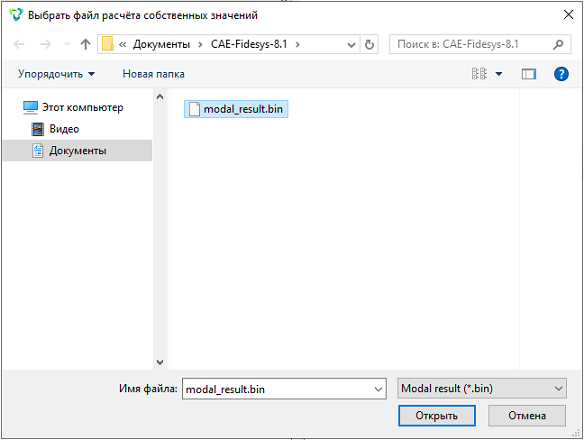

При нажатии на “Обзор…” открывается окно “Выбрать файл расчёта собственных значений” с рабочей директорией, далее необходимо задать полный путь до места расположения сохранённого *.bin файла:

Пример команды использования сохранённых результатов модального анализа для расчёта гармонического анализа:

analysis type harmonic dim3 preload off
harmonic method mode_superposition interval from 0.0 to 60.0 steps_count 1000 frequency_spacing_type
linear use modal_results from 'C:\Users\Documents\CAE-Fidesys-9.0\modal_result.bin'

При выборе папки для расчёта важно, чтобы *.bin файл результатов модального анализа находился отдельно, так как перед началом расчёта все файлы удаляются, и он также будет удалён.
