Визуализация результатов и постпроцессинг

О программе FidesysViewer

Программа FidesysViewer предназначена для просмотра и анализа полученных результатов:

визуализации векторных и тензорных полей;
построения графиков и диаграмм;
анализа временных зависимостей.

FidesysViewer включена в пакет CAE Fidesys и устанавливается вместе с препроцессором. Для использования FidesysViewer не требуется лицензия: результаты расчётов, полученные с помощью препроцессора CAE Fidesys доступны для просмотра в FidesysViewer даже после истечения лицензии.

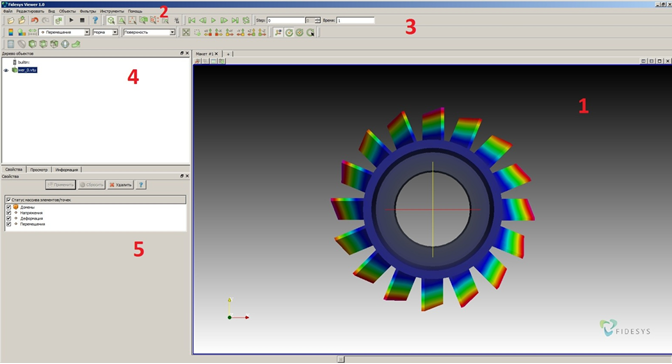

Главное окно программы

Рабочая область (1) представляет собой окно отображения модели и визуальных эффектов.

Главное меню (2) включает в себя стандартные операции для работы с файлами, управление режимами визуализации моделей, настройки отображения панелей, фильтры, инструменты и справку. Всё вышеперечисленное доступно из раскрывающихся пунктов меню.

Панель инструментов (3) содержит кнопки для вызова команд, используемых в работе с программой наиболее часто.

Дерево объектов (4) включает в себя открытые модели и применённые к ним фильтры.

Страница свойств (5) служит для отображения свойств выделенного объекта в рабочей области экрана или в дереве объектов.

Дополнительные панели можно показать или скрыть в пункте меню Вид.
