CAE Fidesys 9.0 Руководство пользователя

Задание граничных условий

Типы граничных условий

CAE Fidesys поддерживает граничные условия следующих типов:

• точечная сила;

• давление;

• перемещение;

• распределенная сила;

• гравитация;

• напряжение;

• ускорение;

• скорость;

• угловая скорость;;

• связи;

• контакт;

• неотражающее ГУ;

• тепловой поток;

• конвекция;

• температура;

• поровое давление;

• ограничение по направлению;

• периодические граничные условия;

• излучение (для температурных задач или для задач теплопроводности);

• источник тепла;

• объемный источник тепла;

• поток жидкости;

• объемный источник жидкости;

• источник жидкости.

Чтобы задать граничные условия:

1. На панели команд выберите Режим — Граничные условия.

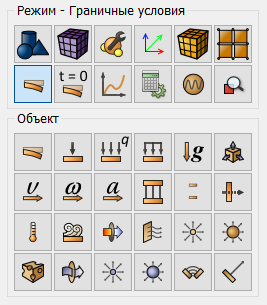

2. Выберите тип граничного условия в блоке Объект.

3. Выберите Действие — Создать. Задайте следующие параметры:

• ID/Имя (присвойте новый ID, введите имя с использованием букв и/или цифр или оставьте автоматически присвоенный номер ID);

• объект, к которому прикладывается граничное условие (объём, поверхность, кривая, ребро, вершина, узел, набор узлов, элемент, грань, набор сторон);

• ID объектов (поставьте указатель в поле ID объектов и выберите мышкой требуемые объекты, их номера будут занесены в это поле автоматически. Если требуется указать несколько объектов, выделяйте их, удерживая клавишу Ctrl);

• прочие параметры (значение, степени свободы и т.д.).

4. Нажмите Применить.

С помощью функционала, доступного через панель команд, можно также просмотреть список заданных граничных условий, изменить и удалить заданное ранее граничное условие.

Задание начальных условий

Типы начальных условий

CAE Fidesys поддерживает начальные условия следующих типов:

• перемещение;

• скорость;

• угловая скорость;

• температура;

• поровое давление;

• начальное напряжение (задается в Управлении материалами).
