Работа в ITEM

Многофункциональная среда для построения сеток (ITEM) это утилита, сопровождающая пользователя в процесс генерации сеток от определения геометрии до экспорта файлов. ITEM предоставляет пошаговый инструментарий для помощи новым пользователям в построении сеток, не требующий глубокого знания программы Fidesys. Но ITEM будет полезен и опытным пользователям, которые хотят использовать более итеративный подход, или, которые хотят использовать конкретный функционал из ITEM.

Вид главной страницы ITEM приведен на Рис.1. Для доступа к этой панели кликните на иконку со шляпой волшебника на панели инструментов.

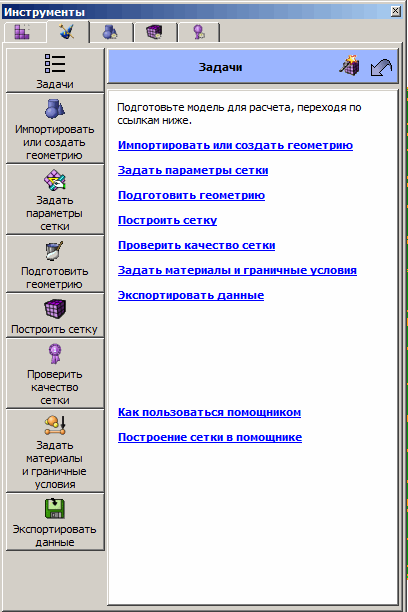

Рис. 1 - Основная панель задач ITEM

Основные задачи показываются как в виде строк, так и на боковой панели. Иконки на боковой панели доступны из любого окна ITEM. Допускается перемещение между различными панелями задач. Чтобы попасть в основную панель задач, кликните на иконку Задачи.

Многие задачи по построению сетки требуют итеративного подхода к решению. Если вы кликните на любую иконку из боковой панели, Вы увидите последнюю посещенную панель в выбранной секции. Например, если Вы находитесь на панели генерации сетки, и Вы кликните на панель выбора геометрии, Вы увидите последнюю посещенную панель из раздела выбора геометрии.

Внизу главной панели задач находятся две ссылки на справки. Первая ссылка относится к общей справке по использованию среды ITEM и ее функционалу. Эта справка доступна только с главной страницы. Вторая ссылка относится к детальной справке по процессу построению сетки в среде ITEM. Эта српавка доступна из любой панели ITEM.

Для перемещения между панелями, Вам необходимо кликнуть на задание или на клавишу Готово внизу каждой страницы. В интерфейсе ITEM нет клавиши Назад. Но в большинстве случаев, нажатие клавиши Готово будет аналогичным.

Использование панели ITEM

Панели этой среды являются интуитивно понятными, с минимумом документации на каждой из страниц, и доступом к более подробной справке при необходимости. Однако, стоит ознакомится с содержанием каждой из панелей.

Панель задач, которые ведут к другим панелям

Некоторые панели содержат список задач, которые ведут к другим панелям. Иногда задачи будут выполняться в итерационном виде. В этом случае Вы будете возвращены на исходную панель после завершения всех суб-панелей. Например, панель подготовки геометрии. Все задания, отмеченные предупреждающим символом должны быть завершены. При возвращении на эту панель, Вам может потребоваться запустить диагностику заново, или, возможно, посетить одну из предыдущих панелей.

В других случаях задания представляются как набор списков, в каждом из которых требуется выбрать один вариант. Панель импорта геометрии, как показано на Рис.2. На ней приведен список задач по импорту/созданию геометрии.

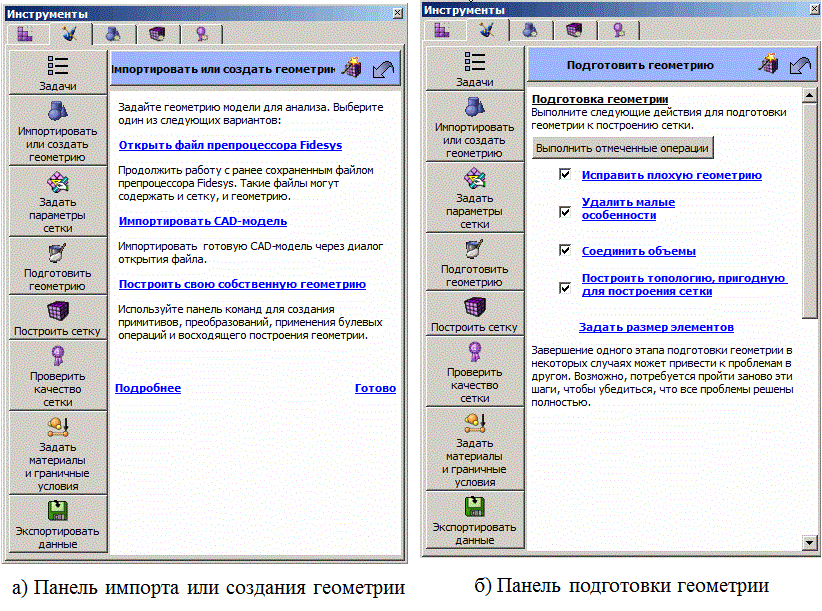

Рис. 2 - Панели работы с геометрией

Панели задач, которые ведут к контрольным панелям

Несколько панелей в ITEM содержат задачи, которые ведут к контрольным панелям. Выбор одной из ссылок на таких панелях НЕ откроет следующую панель задач, но откроет соответствующую контрольную панель. Например, панель задания граничных условий.

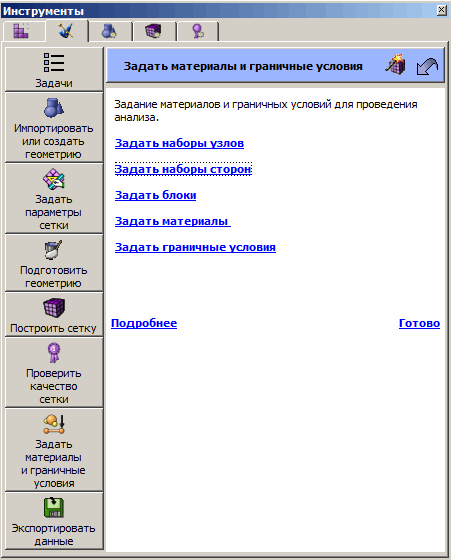

Рис.3 - Панель задания граничных условий

Панели установки

Панели установки служат для ввода или задания свойств модели. Одна из основных панелей такого типа, это панель задания FEA, которая служит для задания параметров сетки, типов элементов и их количества. Еще одна из панелей данного типа, это панель задания метрик. Эта панель служит для задания метрик качества модели. Эти панели предоставляют информацию для использования в диагностических целях.

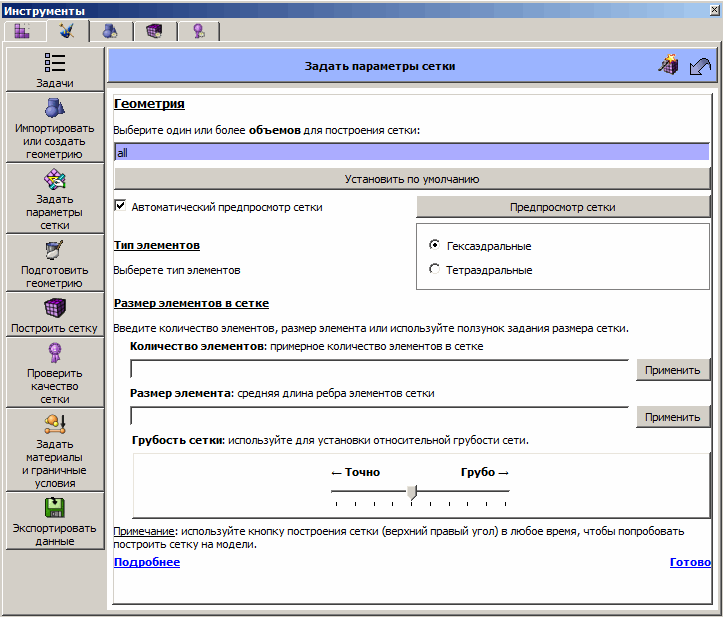

Рис.4 - Панель задания FEA модели

Диагностические панели

Наиболее полезными являются диагностические панели. Каждая из этих панелей служит для диагностики определенной проблемы, например неверной топологии, малых объектов, сглаженных поверхностей, перекрывающихся поверхностей, построения сеток. Многие из этих панелей содержат одну или несколько из приведенных ниже функций

.

Панель малых объектов -  пример диагностической панели.

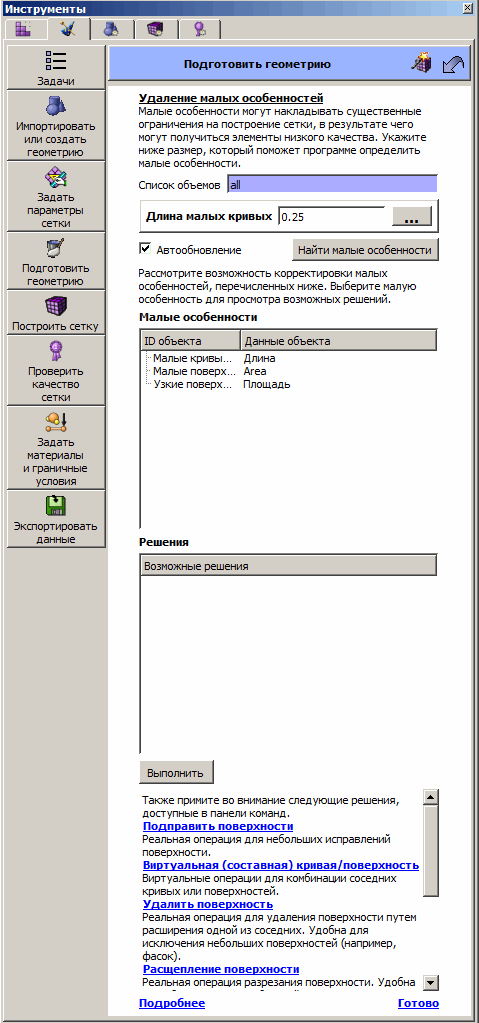

Рис.5 - Диагностическая панель удаления малых объектов

Клавиша "Назад"

Эта клавиша позволяет отменить последние примененные команды. Для активации данной клавиши, выберете пункт Включить клавишу Назад в меню настроек. При выборе этой функции работа программы сохраняется после каждого шага. Для больших и сложных моделей работа данной функции может занимать много времени, так что рекомендуется ее отключать. Также, не все команды можно обратить. Сюда невключены многие графические команды, команды по построению сеток и некоторые настройки по умолчанию. В ITEM, многие команды сгруппированы   и выполняются при нажатии одной клавиши. При нажатии клавиши назад, будет предпринята попытка обратить действия всех примененных за раз команд. Результат выполнения данной команды будет выведен в командной строке.

Клавиша автоматической генерации сетки

Эта клавиша доступна из всех панелей ITEM, позволяет пользователю применят встроенные автоматические алгоритмы по построению сетки. В дополнение, к исполнению команды по построению сетки, алгорит будет пытаться выполнить следующие шаги:

Если по каким то причина, Fidesys не может выполнить один из шагов без дополнительного участия пользователя, процесс остановится, и пользователь будет контролировать дальнейший процесс, с помощью среды ITEM. Для простых геометрий, нажатие клавиши автоматического построения сетки, может быть достаточно для генерации сетки хорошего качества. Для более сложных задач, может потребоваться участие пользователя

Клавиша автоматического построения сетки доступна на любом эта процесса в среде ITEM, в верхнем правом углу панели. Если пользователь, после запуска автоматической генерации, изменял какие либо решения вручную, то дальнейшее построение в автоматическом режиме будет невозможно

Справка

Существует несколько способов получить справку из интерфейса ITEM. Большинство из них уже было описано, но здесь они приведены еще раз:
