Примечание: Описываемая функция находится в стадии незавершенной разработки и опробования. Такие функции могут быть отображены или скрыты с помощью следующей команды:
set developer commands {on|off}
Перенос сетки используется для слияния сетчатой поверхности с непохожей поверхностью без сетки. В процессе расположение узлов на сетчатой поверхности будет скорректировано в соответствии с ограничивающими кривыми поверхности без сетки, а связность исходной сетки может быть изменена для улучшения конечного качества сетки. Это позволяет присоединять несвязанный объем - или прививать - к сетчатому объему. Перенос сетки особенно полезен для моделей с пересекающимися направлениями развертки (см. пример ниже).
Синтаксис команды для переноса сетки таков:
Graft {Surface <range> | Volume <id>} onto Volume <id> [no_refine] [no_smooth]
Команда Graft проверит, что второй объем присоединен. Затем она выполняет поиск поверхностей во втором объеме, которые перекрываются с другим указанными объемами или набором поверхностей. Если будут обнаружены перекрывающиеся поверхности, сетка будет скорректирована на втором объеме, и после выполнения любого необходимого отпечатка перекрывающиеся поверхности будут объединены вместе.
[no_refine]: Этот параметр указывает переносу не изменять связность исходной сетки. То есть сетка по-прежнему настраивается так, чтобы соответствовать границе поверхности ветви, но новые элементы не добавляются.
[no_smooth]: Этот параметр указывает переносу не выполнять окончательное сглаживание измененной поверхности или объемной сетки.
Ниже приведен список, описывающий текущие масштабы и ограничения переноса сетки:
Пример переноса сетки:
В этом примере показаны четыре основных этапа прививки:
Шаг 1: Разделите геометрию.
На рисунке 1 показана модель, на которой будет строится сеть. Стрелки на рисунке показывают два пересекающихся направления развертки. На рисунке 2 показана модель, разделенная для переноса.

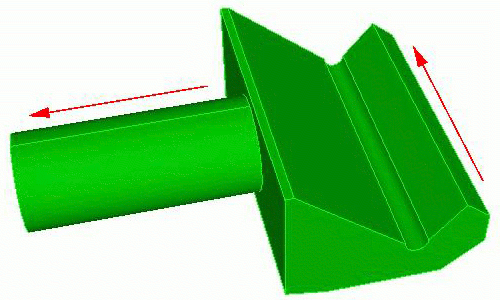

Рис. 1 Модель с двумя пересекающимися направлениями развертки

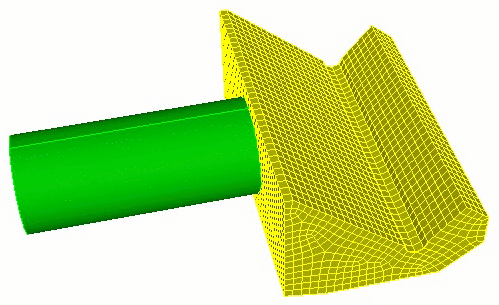

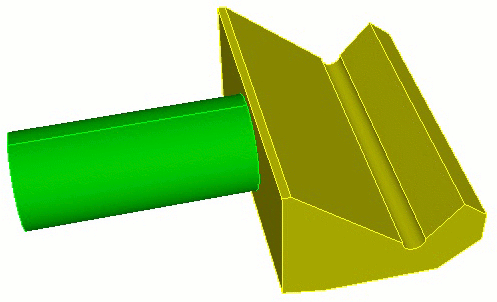

Рис. 2 Модель, разложенная для переноса
Шаг 2: Сопоставьте основной объем.
На рисунке 3 показана сетка объема магистрали. В этот момент сетка на поверхности ствола, прилегающей к поверхности ответвления, представляет собой структурированную сетку , которая не совпадает с границей поверхности ответвления. Поверхности ствола и ответвления - это две отдельные поверхности.

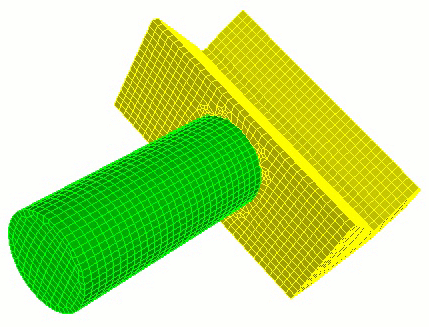

Рис. 3 Объем магистрали в сетке
Шаг 3: Перенесите ветку к стволу.
На рисунке 4 показана поверхность ствола после того, как она была изменена, чтобы соответствовать поверхности ветви. На этом этапе две поверхности были объединены вместе.

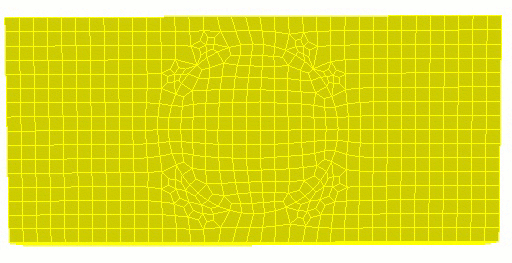

Рис. 4 Поверхность ствола после переноса
Шаг 4: Сопоставьте объем ветки.
Окончательная сетка показана на рисунке 5.

Рис. 5 Итоговая сетка
