Элементы связи

Примечание: Описываемая функция находится в стадии незавершенной разработки опробования. Такие функции могут быть отображены или скрыты с помощью следующей команды:

set developer commands {on|off}

Связующие элементы используются для моделирования таких вещей, как клей, который может потерять свою связь. Элементы в связующей области изначально имеют нулевой объем или площадь, а затем расширяются по мере продвижения моделирования.

Fidesys поддерживает 2D связующие области. Элементы связи реализованы в Fidesys в виде блоков элементов с типом элемента FLATQUAD. Связующая область идентифицируется путем присвоения геометрических кривых FLATQUAD блоку элементов. Когда блок элементов экспортируется, каждое ребро на указанных кривых представлен в экспортированном файле в виде четырехугольного элемента с 4 узлами и нулевой площадью. Четырехугольный элемент формируется путем дублирования каждого узла в исходном ребре, а затем соединения двух исходных и двух дублирующих узлов для формирования четырехугольника с нулевой площадью.

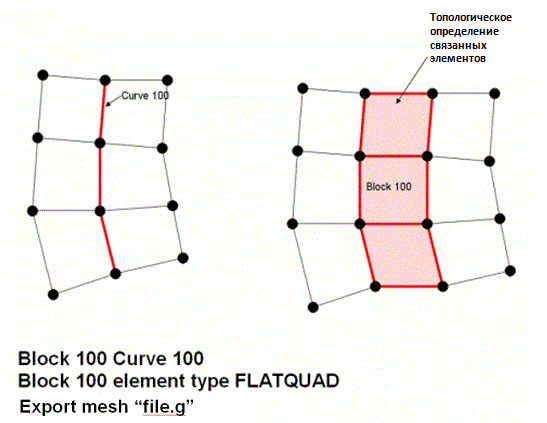

На изображении ниже показано, как FLATQUAD представлен в экспортированном файле сетки. Рисунок слева показывает, как сетка отображается в Fidesys. Рисунок справа показывает, как сетка отображается в выходных данных файл. Примечание что фигура справа является топологическим представлением, а не истинным геометрическим представлением. В действительности узлы на левой стороне блока 100 совпадают с узлами на правой стороне блока 100, в результате чего розовые элементы имеют нулевую площадь.

Несколько кривых в плоских четырехугольных блоках

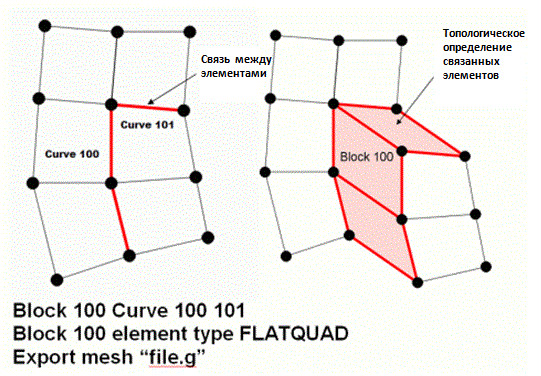

Несколько кривых могут быть назначены одному плоскому четырехэлементному блоку, если кривые не образуют ветвящийся путь. На рисунке ниже, например, показана допустимая конфигурация нескольких кривых.

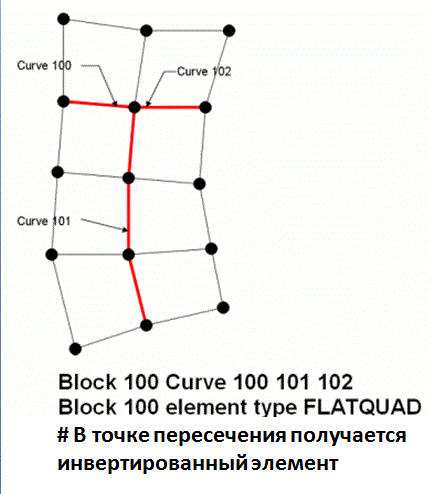

Хотя несколько кривых могут быть назначены одному связному блоку, кривые, назначенные блоку типа FLOAT QUAD, не должны разветвляться. Ветвление возникает всякий раз, когда три или более кривых имеют общую вершину, как показано на рисунке ниже. Это будет исправлено в будущих версиях Fidesys.
