Учебник по ITEM

Шаг 2: Задание параметров конечно-элементной сетки

• На Панели ITEM выберите задачу Задать параметры сетки.

• Сделайте клик на клавише Установить по умолчанию. В результате будут заданы размер сетки и тип конечных элементов по умолчанию, а также установлен флажок Автоматический предпросмотр сетки:

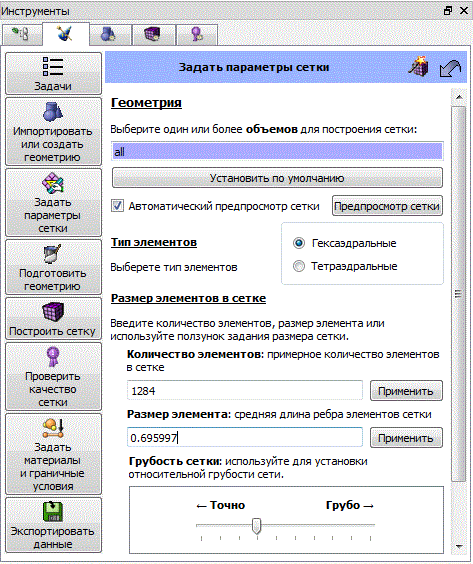

Рис. 4 - Панель ITEM

• Другие параметры сетки могут быть заданы в окнах ввода Количество элементов и Размер элемента, с также с помощью ползунка Грубость сетки.

• Предпросмотр сетки показывает показан на Рис. 5:

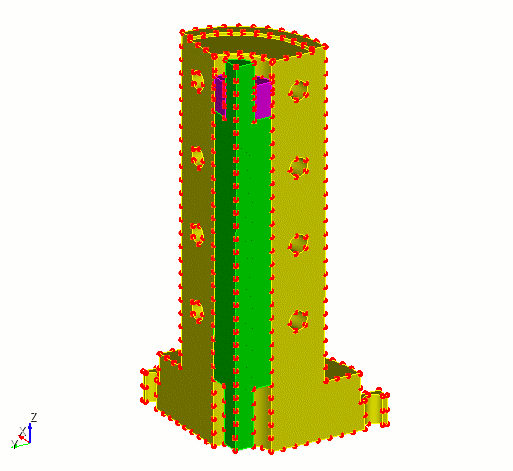

Рис. 5 - Предпросмотр сетки

• Нажмите Готово, чтобы вернуться на предыдущую страницу, к перечню задач ITEM.
