Учебник по ITEM

Шаг 8: Определение свойств элементов

При определении свойств элементов (типа, геометрических параметров, характеристик материала) и граничных условий вводятся в рассмотрение такие объекты, как блоки элементов, наборы узлов и наборы сторон. При выборе на Панели ITEM задачи Задать свойства элементов и граничные условия (в предыдущей версии программы Задать материалы и граничные условия) выполнение входящих в эту задачу операций производится с помощью Панели команд.

Клик на указанной задаче открывает перечень возможных операций.
Выберите из перечня операцию Задать блоки. При этом активизируются соответствующие элементы на Панели команд, как это показано ниже: Режим - Блоки, Объект - Блок, Действие - Добавить сущность в блок. Укажите ID блока , например, 1.
В выпадающем списке выберите Объем.
В окне ввода ID задайте идентификаторы объемов 1 5 (через пробел).
Нажмите Применить.

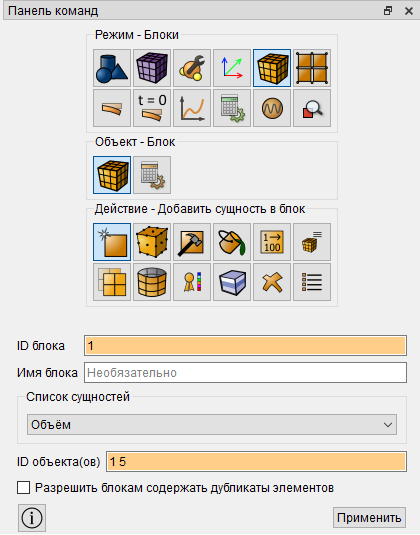

Рис. 28 - Вид Панели команд - режим - блок, объект - блок, действие - добавить.

На Панели ITEM сделайте клик на операции Задать блоки. При этом на Панели команд ID блока автоматически увеличивается на 1 (см. ниже).
В окне ввода ID задайте идентификатор объема 3.
Нажмите Применить.

Рис. 29 - Вид Панели команд - режим - блок, объект - блок, действие - добавить.

На Панели ITEM снова сделайте клик на операции Задать блоки; на Панели команд ID блока опять увеличится на 1 (см. ниже).
В окне ввода ID задайте идентификаторы объемов 4 6 (через пробел).
Нажмите Применить.

Рис. 30 - Вид Панели команд - режим - блок, объект - блок, действие - добавить сущность в блок.

В том же режиме, на Панели команд,выберите Действие - Свойства/параметры (см. ниже).
В окне ввода ID блока (ов) задайте all (т.е. все блоки).
В выпадающих списках выберите Категория - Объемное тело, Материал, Порядок.
Нажмите Применить.

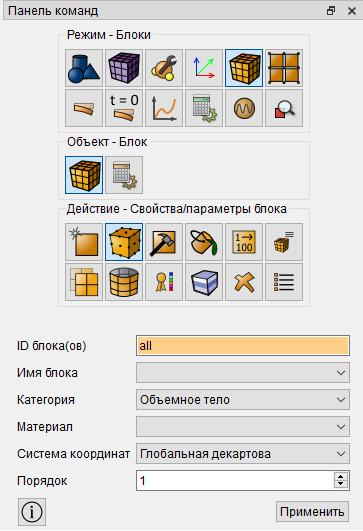

Рис. 31 - Вид Панели команд - режим - блок, объект - блок, действие -свойства/параметры блока.

На Панели ITEM нажмите Готово.
